Stern Automatic - N R140-20

Stern Automatic - N R140-20; Stern-Radio Berlin, (ID = 108465) Radio

Stern Automatic - N R140-20; Stern-Radio Berlin, (ID = 1975749) Radio

Stern Automatic - N R140-20; Stern-Radio Berlin, (ID = 1975750) Radio

Stern Automatic - N R140-20; Stern-Radio Berlin, (ID = 1975751) Radio

Stern Automatic - N R140-20; Stern-Radio Berlin, (ID = 1975752) Radio

Stern Automatic - N R140-20; Stern-Radio Berlin, (ID = 1975753) Radio

Stern Automatic - N R140-20; Stern-Radio Berlin, (ID = 1975754) Radio

Stern Automatic - N R140-20; Stern-Radio Berlin, (ID = 1975755) Radio

Stern Automatic - N R140-20; Stern-Radio Berlin, (ID = 1975756) Radio

Stern Automatic - N R140-20; Stern-Radio Berlin, (ID = 1975757) Radio
Stern Automatic - N R140-20; Stern-Radio Berlin, (ID = 71217) Radio Stern Automatic - N R140-20; Stern-Radio Berlin, (ID = 326021) Radio
Stern Automatic - N R140-20; Stern-Radio Berlin, (ID = 326027) Radio Stern Automatic - N R140-20; Stern-Radio Berlin, (ID = 71219) Radio
Stern Automatic - N R140-20; Stern-Radio Berlin, (ID = 71218) Radio Stern Automatic - N R140-20; Stern-Radio Berlin, (ID = 71220) Radio
Stern Automatic - N R140-20; Stern-Radio Berlin, (ID = 100407) Radio Stern Automatic - N R140-20; Stern-Radio Berlin, (ID = 100408) Radio
Stern Automatic - N R140-20; Stern-Radio Berlin, (ID = 326019) Radio Stern Automatic - N R140-20; Stern-Radio Berlin, (ID = 326022) Radio
Utilice la barra deslizante rojo por más.
Stern Automatic - N R140-20; Stern-Radio Berlin, (ID = 71217) Radio
Stern-Radio Berlin,: Stern Automatic - N R140-20 [Radio] ID = 71217 866x700
Seleccione una imagen o esquema para mostrar las miniaturas de la derecha y haga clic para descargar.
For model Stern Automatic - N R140-20, Stern-Radio Berlin, VEB, RFT, (Kombinat); - vorm. Phonetika Radio (Ostd.) - vorm. Loewe Opta AG

País:  Alemania
Fabricante / Marca:  Stern-Radio Berlin, VEB, RFT, (Kombinat); - vorm. Phonetika Radio (Ostd.) - vorm. Loewe Opta AG
alternative name

Phonetika Radio Berlin, VEB; Berlin, (Ostd.)
Año: 1973 Categoría: Radio - o Sintonizador pasado WW2
Semiconductores (sólo se cuentan los transistores) 13: GF145 ГТ322 ГТ322 ГТ322 ГТ322 ГТ322 SC206 МП20 SC207 SC206 GC116 GC520 GC510 KA213 SAY14 GA101 GA113 GA100 SAY30 GAY60 SZX21
Principio principal Superheterodino en general; ZF/IF 455/10700 kHz
Número de circuitos sintonía 5 Circuíto(s) AM     9 Circuíto(s) FM
Gama de ondas OM, OL, OC y FM
Especialidades
Tensión de funcionamiento Red / Baterías o pilas / 220 / 6 x 1,5 Volt
Altavoz Altavoz elíptico de imán permanente.
Potencia de salida 1 W (unknown quality)
de Radiomuseum.org Modelo: Stern Automatic - N R140-20 - Stern-Radio Berlin, VEB, RFT,
Material Madera
Forma Portátil > 20 cm (sin la necesidad de una red)
Ancho, altura, profundidad 322 x 197 x 112 mm / 12.7 x 7.8 x 4.4 inch
Anotaciones

Holzgehäuse mit Seitenteilen und Boden aus Kunststoff. Schaltbare AFC, 3 Senderspeicher für UKW, getrennte Höhen- und Tiefenreglung, eingebautes Netzteil, Anschlüsse für TA/TB, Zusatzlautsprecher und Außenantenne.

Für den Export in die Niederlande und Belgien unter der Bezeichnung Erres RS-1537 gefertigt.

Peso neto 3.5 kg / 7 lb 11.3 oz (7.709 lb)
Precio durante el primer año 695.00 DM
Procedencia de los datos Radiokatalog Band 2, Ernst Erb
Mencionado en radio fernsehen elektronik 1973; H.20
Documentación / Esquemas (1) -- Original-techn. papers.

Modelo creado por Michael Seiffert. Ver en "Modificar Ficha" los participantes posteriores.



Ir al listado general de Stern-Radio Berlin, VEB, RFT, (Kombinat); - vorm. Phonetika Radio (Ostd.) - vorm. Loewe Opta AG
Donde encontrará 231 modelos, 212 con imágenes y 173 con esquemas.






Contribuciones en el Foro acerca de este modelo
Stern-Radio Berlin,: Stern Automatic - N R140-20
Hilos: 3 | Mensajes: 5
Entradas: 1491     Réplicas: 0
stern-berl: R140-20; Stern Automatic - N
Egon Strampe
13.Nov.12
  1

Gerät bleibt stumm. Eine Ursache kann sein wenn C 65 (100µF) im NF-Teil Schluß hat. Die Emitterspannung von T 5 steigt dann stark an.


Entradas: 1642     Réplicas: 0
stern-berl: R140-20; Stern Automatic - N
Egon Strampe
22.May.11
  1

Kein Empfang auf UKW: Defekt war die C-Diode D 505


Entradas: 2384     Réplicas: 2
stern-berl: R140-20; Stern Automatic - N
Wolfgang Lill
23.Jul.07
  1

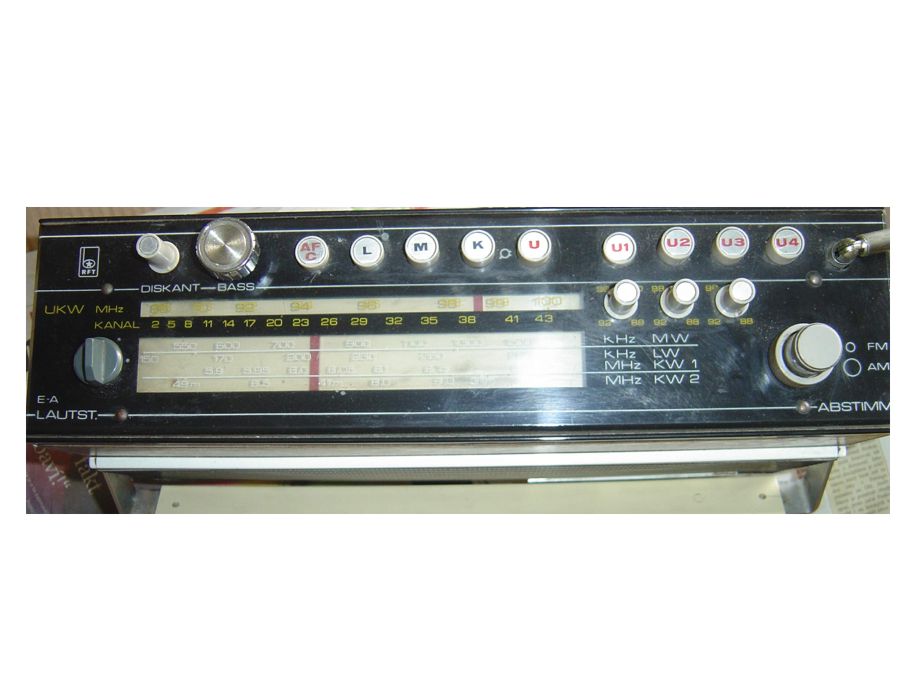

Letzte Woche erwarb ich einen Stern Automatic N und sehe jetzt, das die Skala zwei Kurzwellenbereiche hat

Laut Vorbesitzer ist die Skala nicht gewechselt worden, auch nicht der Tastensatz. Bis jetzt bin ich noch nicht dahintergekommen, wie die zweite Kurzwelle (41-31 m Band ) eingeschaltet werden kann.

KW 1  (49m Band)  funktioniert.

Nun frage ich in die Runde, ob jemand weiß,  ob es ein reines Versehen war beim Hersteller... oder was es noch sein könnte.



Anexos

Mario Tieke
23.Jul.07
  2

Bei der abgebildeten Skala handelt es sich um die des Nachfolgers R140-21 (Stern Automatic 1421). Dieser besitzt 2x Kurzwelle aber keine AFC-Taste. Ihr Gerät besitzt nur 1x Kurzwelle und schaltbare AFC.

MT

Wolfgang Lill
23.Jul.07
  3 Vielen Dank für die info, aber diese Skala soll von Anfang an drauf gewesen sein, könnte es mit Engpässen in der Produktion zu tun gehabt haben ?

Stern-Radio Berlin,: Stern Automatic - N R140-20
Fin de las contribuciones al foro de modelo
