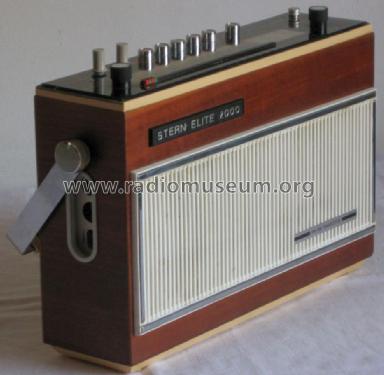

Stern Elite 2000 R155; Stern-Radio Berlin, (ID = 71313) Radio
Stern-Radio Berlin,: Stern Elite 2000 R155 [Radio] ID = 71313 794x700
Select picture or schematic to display from thumbnails on the right and click for download.
For model Stern Elite 2000 R155, Stern-Radio Berlin, VEB, RFT, (Kombinat); - vorm. Phonetika Radio (Ostd.) - vorm. Loewe Opta AG

Country:  Germany
Manufacturer / Brand:  Stern-Radio Berlin, VEB, RFT, (Kombinat); - vorm. Phonetika Radio (Ostd.) - vorm. Loewe Opta AG
alternative name

Phonetika Radio Berlin, VEB; Berlin, (Ostd.)
Year: 1973 Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) 10: ГТ313 ГТ322 ГТ322 ГТ322 ГТ322 SC207 SC206 МП20 GC520 GC510
Main principle Super-Heterodyne (Super in general); ZF/IF 455/10700 kHz
Tuned circuits 5 AM circuit(s)     9 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage Line / Batteries (any type) / 220 / 6x1,5 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
Power out 1 W (unknown quality)
from Radiomuseum.org Model: Stern Elite 2000 R155 - Stern-Radio Berlin, VEB, RFT,
Material Wooden case
Shape Portable set > 8 inch (also usable without mains)
Dimensions (WHD) 322 x 197 x 97 mm / 12.7 x 7.8 x 3.8 inch
Notes Koffergerät der gehobenen Klasse im Holzgehäuse (auch Varianten im Vollplastikgehäuse möglich) mit schaltbarer AFC und getrennter Höhen- und Tiefenreglung. Linearscala mit verschiebbaren Scalenreitern. Anschlüsse für TA/TB, Zusatzlausprecher, Aussenantenne. Eingebautes Netzteil. Die Angabe zur Halbleiterbestückung in der Datenbank der Service- DVD ist fehlerhaft, siehe Stromlaufplan.
Net weight (2.2 lb = 1 kg) 3.5 kg / 7 lb 11.3 oz (7.709 lb)
Price in first year of sale 635.00 DM
Collectors' prices
Source of data Radiokatalog Band 2, Ernst Erb
Mentioned in -- Original prospect or advert
Literature/Schematics (1) Service-DVD Funkverlag B. Hein (radio fernsehen elektronik 1975, H.3, S. 85ff.; H.4, S.125)

Model page created by Michael Seiffert. See "Data change" for further contributors.



All listed radios etc. from Stern-Radio Berlin, VEB, RFT, (Kombinat); - vorm. Phonetika Radio (Ostd.) - vorm. Loewe Opta AG
Here you find 233 models, 214 with images and 170 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Stern-Radio Berlin,: Stern Elite 2000 R155
Threads: 1 | Posts: 4
Hits: 2390     Replies: 3
Endstufentransistortausch im Stern Elite 2000
Jürgen Ermel
20.Dec.10
  1

Hallo,

der Stern Elite 2000 hat eine eisenlose Endstufe, welche im Original mit GC 520 und GC 510 bestückt ist.

Der PNP hat sich verabschiedet, nun habe ich in meinem Ramsch mehere neue "Pärchen"

von GC 521 / GC 511entdeckt.

Leider fand ich keinen Verweis, ob ich diese einsetzen könnte.

Vielen Dank schon einmal im voraus.

Gruß J.E.



Günther Stabe
20.Dec.10
  2

o  GC510/GC520 haben eine maximal zulässige Spannung CB = 32V, CE = 16 V;

o  GC511(K)/GC521(K) haben eine etwas geringere zulässige Spannung CB = 25 V, CE = 15 V;

die weiteren Werte sind weitgehend gleich bzw. ähnlich; daher könnten die Ersatztypen genommen werden (trage ich noch in den Datenblättern nach).

Viel Erfolg!

G.S.

Michael Seiffert
20.Dec.10
  3

Hallo Herr Ermel!

Da das Gerät mit einer Betriebsspannung von 9 Volt läuft, sind die erwähnten GC511 und GC521 bestens geeignet, auch die heute noch erhältlichen AC187, AC188 können verwendet werden.

Der Beitrag sollte anschließend zum Modell verschoben werden, damit er auch für andere Ratsuchende auffindbar bleibt. Deshalb zukünftig solche Fragen bitte immer über das Modell posten.

M. Seiffert

Jürgen Ermel
22.Dec.10
  4

Hallo und vielen Dank,

der PNP  Transistor war defekt. Sehr erstaunt war ich als ich die vermeintlichen GC 520/ 521 aus der Kühlung zog und ein  AC187 und  AC188 verbaut waren.

Sicher waren damals doch die Engpässe in der DDR auch bei Halbleitern enorm.

Vielen Dank vom J. E.

P.S.

Leider kann ich keinen Thread verschieben, aber direkt am Gerät ist er sicher praktischer.

Nächstes Mal werde ich es berücksichtigen.








Stern-Radio Berlin,: Stern Elite 2000 R155
End of forum contributions about this model
