Stern-Party 1200 (R120-32)

Stern-Party 1200 ; Stern-Radio Berlin, (ID = 461410) Radio

Stern-Party 1200 ; Stern-Radio Berlin, (ID = 801054) Radio

Stern-Party 1200 ; Stern-Radio Berlin, (ID = 461401) Radio

Stern-Party 1200 ; Stern-Radio Berlin, (ID = 461402) Radio

Stern-Party 1200 ; Stern-Radio Berlin, (ID = 797404) Radio

Stern-Party 1200 ; Stern-Radio Berlin, (ID = 797405) Radio

Stern-Party 1200 ; Stern-Radio Berlin, (ID = 461404) Radio

Stern-Party 1200 ; Stern-Radio Berlin, (ID = 461407) Radio

Stern-Party 1200 ; Stern-Radio Berlin, (ID = 972384) Radio

Stern-Party 1200 ; Stern-Radio Berlin, (ID = 1538040) Radio
Stern-Party 1200 ; Stern-Radio Berlin, (ID = 2057843) Radio Stern-Party 1200 ; Stern-Radio Berlin, (ID = 285822) Radio
Stern-Party 1200 ; Stern-Radio Berlin, (ID = 285823) Radio Stern-Party 1200 ; Stern-Radio Berlin, (ID = 285826) Radio
Stern-Party 1200 ; Stern-Radio Berlin, (ID = 1541386) Radio Stern-Party 1200 ; Stern-Radio Berlin, (ID = 1541388) Radio
Stern-Party 1200 ; Stern-Radio Berlin, (ID = 1541387) Radio Stern-Party 1200 ; Stern-Radio Berlin, (ID = 427204) Radio
Stern-Party 1200 ; Stern-Radio Berlin, (ID = 555631) Radio Stern-Party 1200 ; Stern-Radio Berlin, (ID = 834752) Radio
Use red slider bar for more.
Stern-Party 1200 ; Stern-Radio Berlin, (ID = 2057843) Radio
Stern-Radio Berlin,: Stern-Party 1200 [Radio] ID = 2057843 1400x933
Select picture or schematic to display from thumbnails on the right and click for download.
For model Stern-Party 1200 (R120-32), Stern-Radio Berlin, VEB, RFT, (Kombinat); - vorm. Phonetika Radio (Ostd.) - vorm. Loewe Opta AG

Country:  Germany
Manufacturer / Brand:  Stern-Radio Berlin, VEB, RFT, (Kombinat); - vorm. Phonetika Radio (Ostd.) - vorm. Loewe Opta AG
alternative name

Phonetika Radio Berlin, VEB; Berlin, (Ostd.)
Year: 1974–1976 Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) 6: ГТ322 ГТ322 МП20 МП20 МП20 МП20
Main principle Super-Heterodyne (Super in general); ZF/IF 455 kHz
Tuned circuits 5 AM circuit(s)
Wave bands Broadcast and Short Wave (SW).
Details
Power type and voltage Dry Batteries / 9 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
Power out 0.56 W (undistorted)
from Radiomuseum.org Model: Stern-Party 1200 - Stern-Radio Berlin, VEB, RFT,
Material Modern plastics (no Bakelite or Catalin)
Shape Portable set > 8 inch (also usable without mains)
Dimensions (WHD) 250 x 160 x 75 mm / 9.8 x 6.3 x 3 inch
Notes

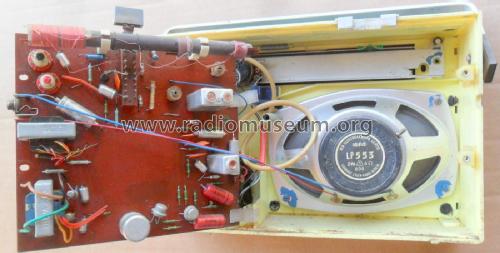

Stern-Party 1200 (R120-32) ist eine Gehäusevariante mit "Winkelskala" des Stern-Party II (R120-30) und wird ab Juni 1974 gefertigt. Eine erste Serie enthält noch die alte Leiterplatte mit Ausgangstrafo, wie sie im Stern-Party und Stern-Party II verwendet wird. Ab März 1974 werden aber schon Geräte Stern-Party II mit  dieser neuen Leiterplatte, anderen Transistoren (Sowjetunion) und eisenloser Endstufe mit Lautsprecher LP553-15 (15 Ω) produziert.

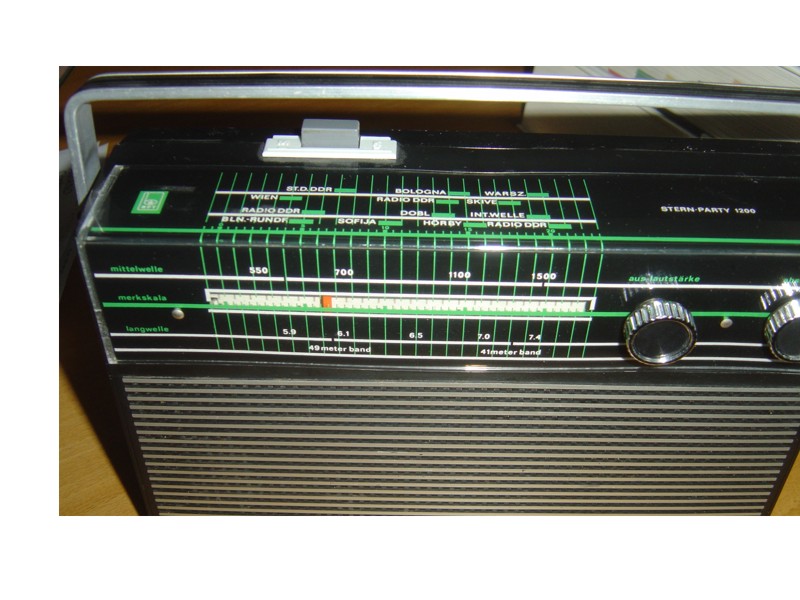

Es wurden einige Geräte mit falsch bedruckter Skala ausgeliefert: Bei den Frequenzangaben zur Kurzwelle ist "Langwelle" gedruckt (siehe Bild ID=834752).
Ob es eine Exportversion mit  Mittel- und Langwelle gab wie beim Modell 1100 ML, ist nicht bekannt.

Net weight (2.2 lb = 1 kg) 1.5 kg / 3 lb 4.9 oz (3.304 lb)
Price in first year of sale 195.00 DM
Collectors' prices
Source of data - - Data from my own collection
Mentioned in - - Manufacturers Literature (Mitteilungsblätter Stern-Radio Berlin)

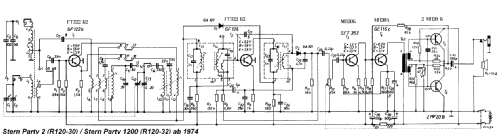

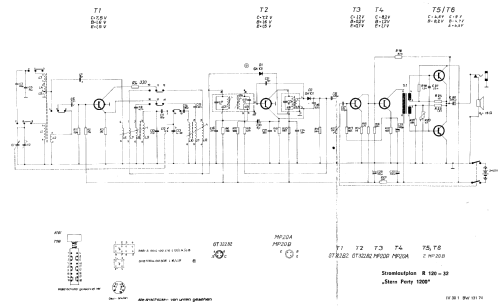

Literature/Schematics (1) Service-DVD Funkverlag B. Hein (Das Kofferradio in der DDR, Funk Verlag Hein, Band 3)

Model page created by Andreas Hamel. See "Data change" for further contributors.



All listed radios etc. from Stern-Radio Berlin, VEB, RFT, (Kombinat); - vorm. Phonetika Radio (Ostd.) - vorm. Loewe Opta AG
Here you find 232 models, 213 with images and 170 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Stern-Radio Berlin,: Stern-Party 1200
Threads: 2 | Posts: 6
Hits: 1345     Replies: 0
stern-berl: 1200; Stern Party
Egon Strampe
03.Feb.12
  1

Kein Ton: B und E von T1 hatten nur 0,5V. Ursache war C6 (30n), er hatte Schluß.


Hits: 2194     Replies: 4
stern-berl: 1200; Stern Party mit Langwelle
Wolfgang Lill
04.Jul.09
  1



Eine interessante Skalenbezeichnung will ich den Mitgliedern des RM nicht vorenthalten.

Dieses Gerät hat auch die Wellenbereiche Mittel- und Kurzwelle.

Deutlich zu erkennen ist jedoch die Bezeichnung Langwelle, bevor es jemand merkte waren einige Tausend Gerät ausgeliefert und verkauft.

Attachments

Wolfgang Eckardt
06.Jul.09
  2

Sicher eine interessante Zusammenstellung - KW-Skala mit Langwelle bezeichnet.

Da es vom "normalen Stern Party" (nannte sich auch 1100)  eine Exportvariante mit LW statt KW gab, wäre das auch hier denkbar, dass es eine Exportvariante gab - oder wenigstens "angedacht" war.
Nun dürfte aber nicht mehr nachzuvollziehen sein, wer beim Skalendruck geschlampt hat oder was der "Urheber" dieser scheinbaren Panne war.

Welcher Bereich ist aber nun wirklich eingebaut, LW oder KW???

Übrigens gibt es soche Fehler bei der Umstellung der Druckvorlagen oder der Präge- bzw. der Presswerkzeuge auch bei anderen Modellen. Sind dann gesuchte "Fehldrucke".

Wolfgang Eckardt

Wolfgang Lill
06.Jul.09
  3

Das Gerät hat tatsächlich Mittel - und Kurzwelle.

Welchen Zweck hatte aber die Merkskala ?

Wir mussten ja z.B bei der NVA (Nationale Volksarmee der DDR) bei mitgebrachten Kofferradios  die Frequenzen von DDR Sender markieren und es wurde dann vom Vorgesetzten überprüft.

Westsender hören war verboten und zog den Einzug des Radios nach sich. Das könnte aus meiner Sicht der Sinn der Merkskala gewesen sein oder gibt es dafür noch eine andere Erklärung?

Jens Dehne
07.Jul.09
  4

Mich erinnert diese „merkskala“ an die Möglichkeit, dort die entsprechenden Lieblingssender zur besseren Auffindbarkeit zu Markieren.

Auch bei Heimgeräten sind mir entsprechend vorbereite Skalenscheiben hin und wieder aufgefallen. Oft wurde seinerzeit einfach ein schmaler Streifen Heftpflaster als Markierung aufgeklebt....

Viele Grüße! Jens Dehne
Michael Seiffert
07.Jul.09
  5

Die sogenannte Merkskala ist bei vielen Koffergeräten aus DDR-Produktion zu finden, manchmal mit verschiebbaren Skalenreitern wie zb. beim Stern Dynamic 2030 oder nur als einfache Lineraskala wie zb. beim Stern Dynamic 2. Es gibt auch Geräte, wo sie mit Dezimal bezeichnet ist, wie beim Stereoport SRE100.

Bei Heimrundfunkgeräten älteren Baujahres fällt mir der Erfurt4 mit matt geätztem Glasbereich in der Skala ein zum Selbstmarkieren der Lieblingssender.

Wie Herr Knoll in einem anderen Thread gerade beschreibt, sind solche Skalen aber auch bei hochgenauen kommerziellen Geräten zu finden.

Also richtet sie sich wohl nicht nur an den technisch unbedarften Gerätebenutzer, der nicht viel mit Frequenz- und Kanalangaben anfangen kann sondern stellt schlicht und einfach eine zusätzlich angebotene Markierungsmöglichkeit zur schnellen Wiederauffindbarkeit einmal eingestellter Frequenzen dar.

Geht man in die Anfänge der Radiotechnik zurück, gibt es an den entsprechenden Einstellelementen eigentlich nur derartige Linearskalen, sei es am Geräteknopf direkt oder an der Frontplatte. Skalen mit Frequenzangaben oder gar Sendernamen kamen erst später. Auch da kann also diese Art Skala ihren Ursprung haben.




Stern-Radio Berlin,: Stern-Party 1200
