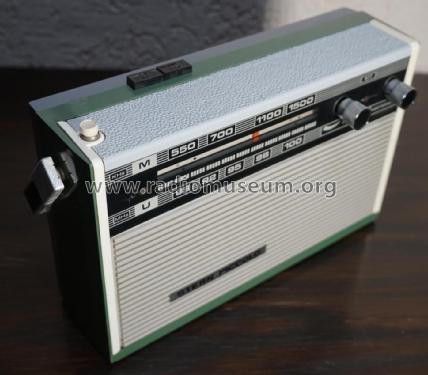

Stern Piccolo R120-20UM; Stern-Radio Berlin, (ID = 2325113) Radio
Stern-Radio Berlin,: Stern Piccolo R120-20UM [Radio] ID = 2325113 1400x1012
Select picture or schematic to display from thumbnails on the right and click for download.
For model Stern Piccolo R120-20UM, Stern-Radio Berlin, VEB, RFT, (Kombinat); - vorm. Phonetika Radio (Ostd.) - vorm. Loewe Opta AG:
Tragegriff fehlt

Country:  Germany
Manufacturer / Brand:  Stern-Radio Berlin, VEB, RFT, (Kombinat); - vorm. Phonetika Radio (Ostd.) - vorm. Loewe Opta AG
alternative name

Phonetika Radio Berlin, VEB; Berlin, (Ostd.)
Year: 1969 Category: Broadcast Receiver - or past WW2 Tuner

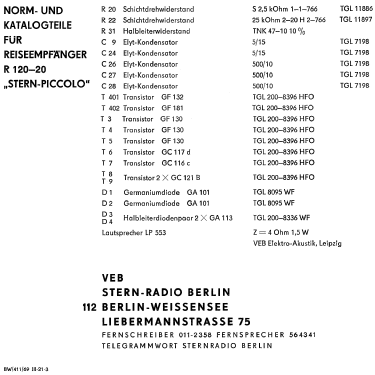

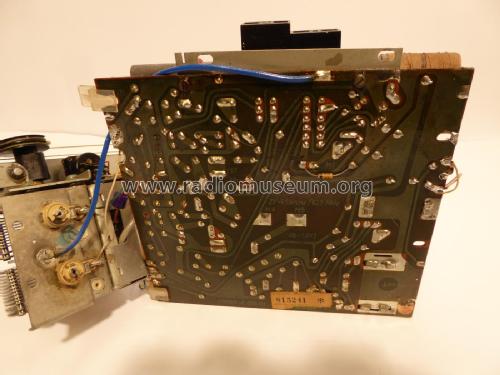

Semiconductors (the count is only for transistors) 9: GF132 GF181 GF130 GF130 GF130 GC117 GC116 GC121 GC121
Main principle Super-Heterodyne (Super in general); ZF/IF 455 kHz; 3 AF stage(s)
Tuned circuits 5 AM circuit(s)     9 FM circuit(s)
Wave bands Broadcast (BC) and FM or UHF.
Details

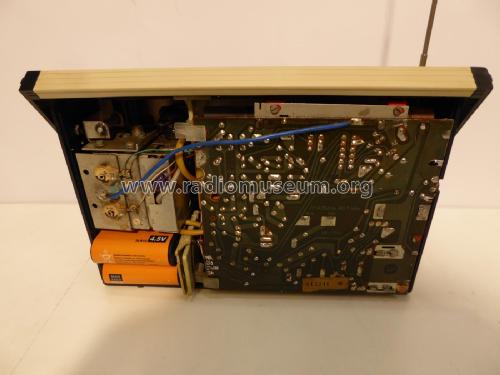

Power type and voltage Storage and/or dry batteries / 9 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
Power out 0.45 W (unknown quality)
from Radiomuseum.org Model: Stern Piccolo R120-20UM - Stern-Radio Berlin, VEB, RFT,
Material Modern plastics (no Bakelite or Catalin)
Shape Portable set > 8 inch (also usable without mains)
Dimensions (WHD) 252 x 160 x 70 mm / 9.9 x 6.3 x 2.8 inch
Notes Teleskopantenne (UKW), Ferritantenne (MW), Anschluß für Ohrhörer.
Net weight (2.2 lb = 1 kg) 2.1 kg / 4 lb 10 oz (4.626 lb)
Price in first year of sale 400.00 DM
Collectors' prices

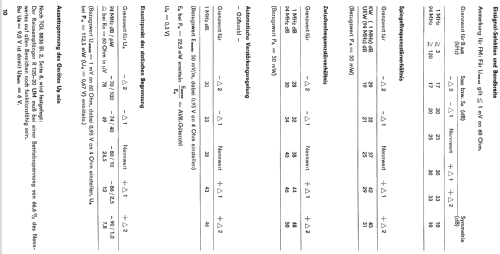

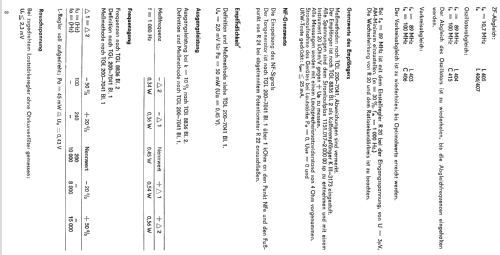

Source of data -- Original-techn. papers. / Radiokatalog Band 2, Ernst Erb

Model page created by Michael Seiffert. See "Data change" for further contributors.



All listed radios etc. from Stern-Radio Berlin, VEB, RFT, (Kombinat); - vorm. Phonetika Radio (Ostd.) - vorm. Loewe Opta AG
Here you find 233 models, 214 with images and 170 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Stern-Radio Berlin,: Stern Piccolo R120-20UM
Threads: 1 | Posts: 1
Hits: 1453     Replies: 0
stern-berl: R120-20UM; Stern Piccolo kein Empfang
Michael Seiffert
10.Feb.11
  1

Fehlerbeschreibung zum Stern Piccolo

Das Gerät wurde vor ca. 2 Jahren auf allen Wellen spielend ins Regal gestellt. Jetzt ergab eine Überprüfung keinen Empfang, weder auf UKW noch auf Mittelwelle.

Bei der Fehlersuche war schnell der völlig danebenliegende Arbeitspunkt von T5 ermittelt. Ursache die beiden 33nF Scheibenkondensatoren C15 und C16 mit Isowerten von wenigen Ohm und im anderen Fall von 1,6kOhm. Nach Austausch spielte das Gerät auf UKW wieder bestens nur die Mittelwelle blieb stumm. Da sich noch 3 weiter Kondensatoren gleichen Wertes und gleicher Bauform im Gerät befanden  (C7, C10 und C1) wurden  diese "auf Verdacht" getauscht und siehe da, nun spielte auch die Mittelwelle wieder.

Ergebnis der Aktion: Von 5 baugleichen Kondensatoren sind binnen 2 Jahren 4 Stück mit Isowerten nahe Kurzschluß bis zu den erwähnten 1,6 kOhm ausgefallen. Welche chemischen Vorgänge mögen wohl im Inneren der Keramikscheiben ablaufen, die die Bauteile nach 40 Jahren in so kurzer Zeit zum Ausfall bringen? Es handelt sich dabei übrigens nicht um Kondensatoren russischer Herkunft, die für Feinschlüsse berüchtigt sind sondern um DDR-Bauteile.

M.Seiffert
