Stern Trophy 1800 R 180

Stern Trophy 1800 R 180; Stern-Radio Berlin, (ID = 268632) Radio

Stern Trophy 1800 R 180; Stern-Radio Berlin, (ID = 268633) Radio

Stern Trophy 1800 R 180; Stern-Radio Berlin, (ID = 926471) Radio

Stern Trophy 1800 R 180; Stern-Radio Berlin, (ID = 926472) Radio
Stern Trophy 1800 R 180; Stern-Radio Berlin, (ID = 107911) Radio Stern Trophy 1800 R 180; Stern-Radio Berlin, (ID = 107912) Radio
Stern Trophy 1800 R 180; Stern-Radio Berlin, (ID = 107913) Radio Stern Trophy 1800 R 180; Stern-Radio Berlin, (ID = 107914) Radio
Stern Trophy 1800 R 180; Stern-Radio Berlin, (ID = 240612) Radio Stern Trophy 1800 R 180; Stern-Radio Berlin, (ID = 262485) Radio
Stern Trophy 1800 R 180; Stern-Radio Berlin, (ID = 428747) Radio Stern Trophy 1800 R 180; Stern-Radio Berlin, (ID = 428748) Radio
Stern Trophy 1800 R 180; Stern-Radio Berlin, (ID = 453821) Radio Stern Trophy 1800 R 180; Stern-Radio Berlin, (ID = 453822) Radio
Use red slider bar for more.

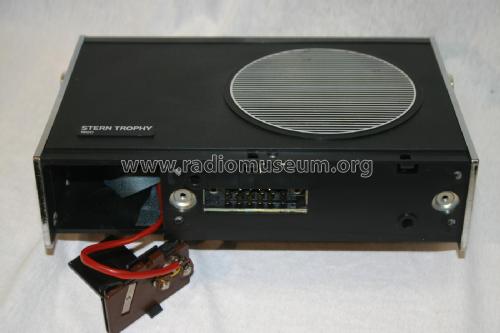

Stern Trophy 1800 R 180; Stern-Radio Berlin, (ID = 107911) Radio
Stern-Radio Berlin,: Stern Trophy 1800 R 180 [Radio] ID = 107911 900x675
Select picture or schematic to display from thumbnails on the right and click for download.
For model Stern Trophy 1800 R 180, Stern-Radio Berlin, VEB, RFT, (Kombinat); - vorm. Phonetika Radio (Ostd.) - vorm. Loewe Opta AG:
Die Bilder wurden freundlicherweise von Hans-Dieter Kaden

Country:  Germany
Manufacturer / Brand:  Stern-Radio Berlin, VEB, RFT, (Kombinat); - vorm. Phonetika Radio (Ostd.) - vorm. Loewe Opta AG
alternative name

Phonetika Radio Berlin, VEB; Berlin, (Ostd.)
Year: 1973 Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) 6:
Main principle Super-Heterodyne (Super in general); ZF/IF 455 kHz
Tuned circuits 6 AM circuit(s)
Wave bands Broadcast and Short Wave (SW).
Details Radio with other functions
Power type and voltage Dry Batteries / 2 x 4,5 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
Power out 0.7 W (unknown quality)
from Radiomuseum.org Model: Stern Trophy 1800 R 180 - Stern-Radio Berlin, VEB, RFT,
Material Modern plastics (no Bakelite or Catalin)
Shape Portable set > 8 inch (also usable without mains)
Dimensions (WHD) 252 x 172 x 64 mm / 9.9 x 6.8 x 2.5 inch
Notes "Das Radio, das mit aussteigt", so war damals die Werbung. Der Reise- und Autoempfänger konnte mit einem einfachem Handgriff aus der Autohalterung (Option) herausgezogen und als Kofferradio verwendet werden. Transistoren GT332B2 (2 x), KP20A, KP20B, GC121C (2x). Betriebsspannung als Portable 2x 4,5 Volt. Die PKW-Halterung des Gerätes enthält eine Endstufe mit den Transistoren GC122 und 2x GC301. Die Ausgangsleistung beträgt im Autobetrieb 2 Watt. Es ist nur der Autolautsprecher in Betrieb und die Skalenbeleuchtung ist in Funktion.
Net weight (2.2 lb = 1 kg) 2 kg / 4 lb 6.5 oz (4.405 lb)
Price in first year of sale 780.00 DM
Collectors' prices
Source of data -- Original prospect or advert / Radiokatalog Band 2, Ernst Erb
Literature/Schematics (1) - - Manufacturers Literature (Zeitschrift Radio Fernsehen Elektronik Jahrgang 1974, Heft 9, Seite 284)

Model page created by Wolfgang Lill. See "Data change" for further contributors.



All listed radios etc. from Stern-Radio Berlin, VEB, RFT, (Kombinat); - vorm. Phonetika Radio (Ostd.) - vorm. Loewe Opta AG
Here you find 233 models, 214 with images and 170 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
