Taschenempfänger T100; Stern-Radio Berlin, (ID = 2313706) Radio

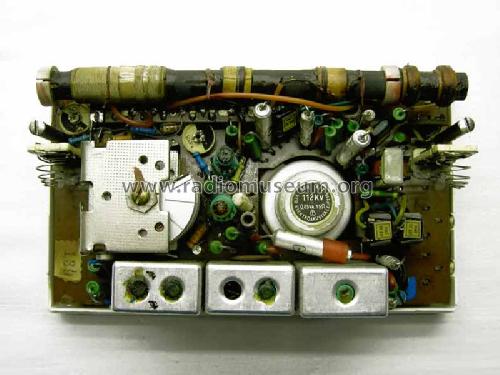

Stern-Radio Berlin,: Taschenempfänger T100 [Radio] ID = 2313706 1400x1083
Select picture or schematic to display from thumbnails on the right and click for download.
For model Taschenempfänger T100, Stern-Radio Berlin, VEB, RFT, (Kombinat); - vorm. Phonetika Radio (Ostd.) - vorm. Loewe Opta AG

Country:  Germany
Manufacturer / Brand:  Stern-Radio Berlin, VEB, RFT, (Kombinat); - vorm. Phonetika Radio (Ostd.) - vorm. Loewe Opta AG
alternative name

Phonetika Radio Berlin, VEB; Berlin, (Ostd.)
Year: 1961 Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) 7: OC170 OC871 OC871 OC811 OC811 OC821 OC821
Main principle Superheterodyne (common); ZF/IF 455 kHz
Tuned circuits 6 AM circuit(s)
Wave bands Broadcast, Long Wave and Short Wave.
Details
Power type and voltage Dry Batteries / 4 x 1,5 R6 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 6.5 cm = 2.6 inch
Power out 0.15 W (unknown quality)
from Radiomuseum.org Model: Taschenempfänger T100 - Stern-Radio Berlin, VEB, RFT,
Material Modern plastics (no Bakelite or Catalin)
Shape Very small Portable or Pocket-Set (Handheld) < 8 inch.
Dimensions (WHD) 155 x 91 x 46 mm / 6.1 x 3.6 x 1.8 inch
Notes Der Taschen-Transistorempfänger T100 besteht aus einem zweifarbigen Polystyrolgehäuse, Anschlüsse für Schaltuhr, einem zweiten Lautsprecher und Plattenspieler. Zusatzbox "TZ10" als Netzteil und Wecker. Gemäss "radio und fernsehen" 19-1961, Seiten 615,616 waren die Transistortaschenempfänger T100 und T101 neu. Sie unterscheiden sich lediglich rein äusserlich in der Anordnung der Skala( beim T100 Vertikalskala, beim T101 Horizontalskala).
Net weight (2.2 lb = 1 kg) 0.5 kg / 1 lb 1.6 oz (1.101 lb)
Price in first year of sale 270.00 DM
Source of data -- Original-techn. papers. / Radiokatalog Band 2, Ernst Erb
Mentioned in Collector's Guide To TrR1 Bunis trans.94 (1996, page 293)
Literature/Schematics (1) Radio und Fernsehen (DDR) (Nr. 19-1961, Seiten 615,616)

Model page created by Michael Seiffert. See "Data change" for further contributors.



All listed radios etc. from Stern-Radio Berlin, VEB, RFT, (Kombinat); - vorm. Phonetika Radio (Ostd.) - vorm. Loewe Opta AG
Here you find 234 models, 215 with images and 171 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Stern-Radio Berlin,: Taschenempfänger T100
Threads: 2 | Posts: 3
Hits: 1780     Replies: 0
stern-berl: T100; Taschenempfänger
Egon Strampe
13.Apr.11
  1

Unempfindlich auf KW: ursache war C 4. Er hatte Kapazitätsverlust.

Übersteuert bei starken Sendern: T2 hatte zu großen Reststrom.

Schwingen des NF-Verstärkers: C36 hatte Feinschluß (Verschiebung des Arbeitspunktes von T4).


Hits: 1719     Replies: 1
stern-berl: T100; Taschenempfänger
Joachim Sauer
28.Apr.09
  1

Betrifft Taschenempfänger T100: In der Angabe zum Lautsprecher ist offensichtlich ein Fehler enthalten. Ein Lautsprecher der genannten Größe würde gar nicht in das Gehäuse passen. Im mir vorliegenden Gerät ist original der Sternchen-Lautsprecher  LP558 (8Ohm,0,1W) eingebaut. Aber mitunter wurden ja auch Importbauelemente verwendet.

Wolfgang Eckardt
28.Apr.09
  2

Hallo Herr Sauer,

sehr aufmerksam von Ihnen - ein Lautsprecher mit 16,5 cm Durchmesser passt dort wirklich nicht hinein. Da ist einfach bei der Dateneingabe eine "1" vor die 6,5 "gerutscht", denn der original eingebaute Lautsprecher vom Typ 112M hat einen Durchmesser von 6,5 cm.

Bitte melden Sie doch das einfach als Änderung beim Modell an und tragen den neuen korrigierten Wert in die Änderungsmaske ein. Damit können Sie gleich Ihr UACS-Konto aufbessern.

Mit besten Hobbygrüßen
Wolfgang Eckardt


Stern-Radio Berlin,: Taschenempfänger T100
End of forum contributions about this model
