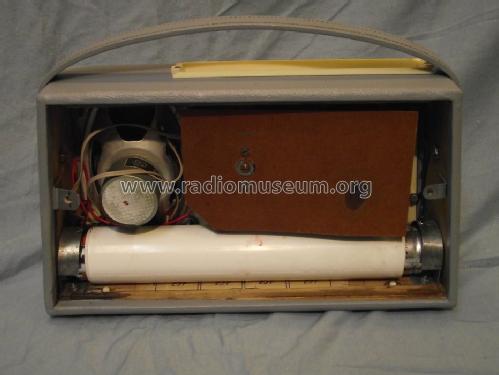

Transistor-Reiseempfänger R100

Transistor-Reiseempfänger R100; Stern-Radio Berlin, (ID = 59435) Radio

Transistor-Reiseempfänger R100; Stern-Radio Berlin, (ID = 59436) Radio

Transistor-Reiseempfänger R100; Stern-Radio Berlin, (ID = 59437) Radio

Transistor-Reiseempfänger R100; Stern-Radio Berlin, (ID = 59438) Radio

Transistor-Reiseempfänger R100; Stern-Radio Berlin, (ID = 59439) Radio

Transistor-Reiseempfänger R100; Stern-Radio Berlin, (ID = 655579) Radio

Transistor-Reiseempfänger R100; Stern-Radio Berlin, (ID = 655581) Radio

Transistor-Reiseempfänger R100; Stern-Radio Berlin, (ID = 655583) Radio

Transistor-Reiseempfänger R100; Stern-Radio Berlin, (ID = 769069) Radio

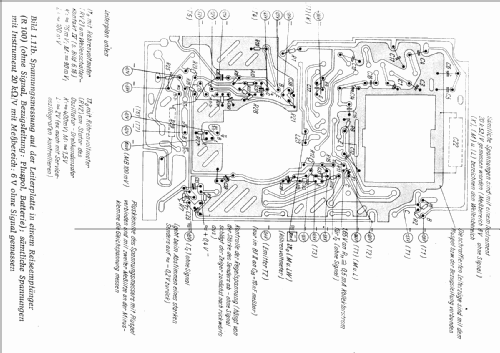

Transistor-Reiseempfänger R100; Stern-Radio Berlin, (ID = 2552226) Radio
Transistor-Reiseempfänger R100; Stern-Radio Berlin, (ID = 150431) Radio Transistor-Reiseempfänger R100; Stern-Radio Berlin, (ID = 150428) Radio
Transistor-Reiseempfänger R100; Stern-Radio Berlin, (ID = 150426) Radio Transistor-Reiseempfänger R100; Stern-Radio Berlin, (ID = 59434) Radio
Transistor-Reiseempfänger R100; Stern-Radio Berlin, (ID = 150427) Radio Transistor-Reiseempfänger R100; Stern-Radio Berlin, (ID = 150429) Radio
Transistor-Reiseempfänger R100; Stern-Radio Berlin, (ID = 150430) Radio Transistor-Reiseempfänger R100; Stern-Radio Berlin, (ID = 378205) Radio
Transistor-Reiseempfänger R100; Stern-Radio Berlin, (ID = 422955) Radio Transistor-Reiseempfänger R100; Stern-Radio Berlin, (ID = 422956) Radio
Use red slider bar for more.
Transistor-Reiseempfänger R100; Stern-Radio Berlin, (ID = 150431) Radio
Stern-Radio Berlin,: Transistor-Reiseempfänger R100 [Radio] ID = 150431 933x625
Select picture or schematic to display from thumbnails on the right and click for download.
For model Transistor-Reiseempfänger R100, Stern-Radio Berlin, VEB, RFT, (Kombinat); - vorm. Phonetika Radio (Ostd.) - vorm. Loewe Opta AG

Country:  Germany
Manufacturer / Brand:  Stern-Radio Berlin, VEB, RFT, (Kombinat); - vorm. Phonetika Radio (Ostd.) - vorm. Loewe Opta AG
alternative name

Phonetika Radio Berlin, VEB; Berlin, (Ostd.)
Year: 1962 Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) 7: OC170 OC871 OC871 OC811 OC811 OC821 OC821
Main principle Superheterodyne (common); ZF/IF 455 kHz
Tuned circuits 6 AM circuit(s)
Wave bands Broadcast, Long Wave and Short Wave.
Details
Power type and voltage Storage and/or dry batteries / 4× 1,5 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
Power out 0.15 W (unknown quality)
from Radiomuseum.org Model: Transistor-Reiseempfänger R100 - Stern-Radio Berlin, VEB, RFT,
Material Leather / canvas / plastic - over other material
Shape Portable set > 8 inch (also usable without mains)
Dimensions (WHD) 280 x 170 x 85 mm / 11 x 6.7 x 3.3 inch
Notes Der Reiseempfänger R100 basiert auf dem Chassis des Taschenempfängers T101 und ist in einem mit Kunstleder bezogenen Holzgehäuse mit einer Frontblende aus Plastik eingebaut. Die vier Zellen R20 ergeben eine lange Spielzeit. Die Bereichswahl erfolgt über einen Schiebeschalter an der Oberseite des Gerätes.
Net weight (2.2 lb = 1 kg) 1.5 kg / 3 lb 4.9 oz (3.304 lb)
Price in first year of sale 290.00 DM
Source of data -- Original-techn. papers. / Radiokatalog Band 2, Ernst Erb
Mentioned in Die Geschichte der Rundfunkindustrie der DDR Band 1 1945 - 1967
Literature/Schematics (1) Service- DVD vom Funkverlag B. Hein

Model page created by Michael Seiffert. See "Data change" for further contributors.



All listed radios etc. from Stern-Radio Berlin, VEB, RFT, (Kombinat); - vorm. Phonetika Radio (Ostd.) - vorm. Loewe Opta AG
Here you find 234 models, 215 with images and 172 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.







Forum contributions about this model
Stern-Radio Berlin,: Transistor-Reiseempfänger R100
Threads: 2 | Posts: 2
Hits: 2085     Replies: 0
stern-berl: R100; Transistor-Reiseempfänger
Joachim Sauer
18.May.09
  1

Lieber Autor,

am 17.Mai 09 wurde bei ebay-Deutschland ein R100 in besonderer Ausführung zu 122,50 Euro versteigert. Dieses Gerät ist möglicherweise ein Exportmodell und hat im Gegensatz zum Standardmodell ein poliertes Echtholzgehäuse sowie einen Tonabnehmeranschluss und einen Handgriff mit Chromleisten. Ob auch Schaltungsänderungen vorliegen, war leider nicht zu erfahren.


Hits: 1526     Replies: 0
stern-berl: R100; Transistor-Reiseempfänger
Uwe Müller
26.Oct.07
  1 Sehr geehrte Sammlerkollegen,


Hier ein `sachdienlicher` Hinweis zur Reparatur des Stern R100.
Das Chassis des R100 sei hier nur stellvertretend genannt, angewendet werden können die Hinweise auch auf die im wesentlichen baugleichen Chassis der Typen T100; T101; T102;T103.
Auch ein ansonsten guterhaltenes oder repariertes Chassis kann immer wieder zu Ärger Anlaß geben, Schuld daran ist ein offenbar der Einfachheit des Gerätes geschuldetes Konstruktionsdetail: der Mischtransistor sitzt auf dem Schaltstreifen des Wellenschalters. Dadurch wirkt sich schon die kleinste Kontaktunsicherheit fatal aus, das Gerät fällt (immer wieder) erbarmungslos aus!
Da nun im Laufe der Jahre und der Benutzung die Kontaktfedern ermüden, ist es bei den meisten Geräten notwendig, sie wieder auf ordentliche Vorspannung zu bringen. Meist bringt hier auch der üppige Gebrauch von Kontaktspray nichts, dabei werden nur die Spulen auf dem Ferritstab ungewollt mit `abgeduscht`!
Was sich auf den ersten Blick banal anhört, gestaltet sich in der Praxis schwierig, da der Schalter nicht ausgebaut werden kann und sich obendrein noch die Ferritantenne davor befindet. Es ist nicht sinnvoll, alle dünnen Litzen der Antennenspulen aus der Platine auslöten zu wollen, dabei wird meist mehr beschädigt. Hier hilft nur das Lösen beider Schrauben der Plast-Halterungen der Antenne sowie das Ablöten der kürzesten Antennen-Litzen (MW-Spule), um wenigstens etwas Bewegungsfreiheit zur Arbeit am Schalter zu erhalten.
Um an die verdeckten Schrauben heranzukommen, sind vorsichtig die Kunststoff-Rändelräder des LS-Potis` und der Senderwahl zu demontieren. Dabei das Skalenseil entfernen (und natürlich den Seil-Lauf merken oder AUFZEICHNEN!)
Da die Kontakte auf der Platine meist oxidiert sind, ist ordentliches Abbürsten mit einem Glasfaserpinsel notwendig. Jetzt sind wir am eigentlichen Tatort, und hier ist Fingerspitzengefühl gefragt: drückt man jetzt einfach nur auf die gebogenen Federn, erreicht man genau das Gegenteil, sie heben sich ab!
Hier bewährt sich ein einfaches altes Hilfsmittel, ein schmaler, abgewinkelter Blechstreifen, 2mm breit, 1,5mm dick, mit einem dünnen Sägeblatt mittig geschlitzt. Diesen kann man wie eine kleine Zange über die Kontakte schieben und diese gezielt nachbiegen. Wenn das nicht reichen sollte, Kontaktfahne abheben und mit einem Uhrmacherschraubenzieher oder einer Stopfnadel vorsichtig andrücken. Es muss sichergestellt werden, dass in jeder Schaltstellung eine einwandfreie Kontaktgabe erfolgt, und zwar an allen Kontaktfahnen!, denn nichts verdirbt die Freude mehr als ein ständig kratzendes, ausfallendes Gerät!
In Ausnahmefällen muß die Platine durch unterlegen von gelochten Papier-Stückchen an ihren Anschraub-Punkten leicht verschränkt werden, um Funktionssicherheit zu gewährleisten.
Die Mühe lohnt und dann erfreut der R 100 (Rundfunkempfänger 100) dank seines größeren Lautsprechers gegenüber den T-Typen (Taschenempfänger) mit einem recht guten Klang.
Anbei noch ein Bild der hilfreichen Blechstreifen und des Wellenschalters.

Viel Freude beim Reparieren! wünscht Uwe Müller

Attachments


Stern-Radio Berlin,: Transistor-Reiseempfänger R100
