• Year
  • 1963
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 126559
    • alternative name: Phonetika Radio Berlin, VEB; Berlin, (Ostd.)

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Transistors
  • 9
  • Main principle
  • Superheterodyne (common); ZF/IF 455 kHz
  • Tuned circuits
  • 7 AM circuit(s)
  • Wave bands
  • Broadcast plus more than 2 Short Wave bands.
  • Power type and voltage
  • Dry Batteries / 9 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
  • Power out
  • 1 W (unknown quality)
  • Material
  • Leather / canvas / plastic - over other material
  • from Radiomuseum.org
  • Model: Vagant Tropic R110 [Export] - Stern-Radio Berlin, VEB, RFT,
  • Shape
  • Portable set > 8 inch (also usable without mains)
  • Dimensions (WHD)
  • 266 x 162 x 85 mm / 10.5 x 6.4 x 3.3 inch
  • Notes
  • 3 Kurzwellebereiche: 2,1 bis 5,3 MHz, 5,3 bis 12,3 MHz und 11,5 bis 22,5 MHz. Kurzwellenlupe, Abstimmanzeige mit einer Glühlampe, wird zusammen mit der Skalenbeleuchtung eingeschaltet.
    Getrennte Höhen- Tiefenregelung, Teleskopantenne im Griff eingebaut. Oszillator und Mischstufe getrennt.
  • Net weight (2.2 lb = 1 kg)
  • 2.5 kg / 5 lb 8.1 oz (5.507 lb)
  • Source of data
  • -- Collector info (Sammler)
  • Author
  • Model page created by Wolfgang MICHAEL. See "Data change" for further contributors.

 Collections | Museums | Literature

Collections

The model Vagant Tropic is part of the collections of the following members.

 Forum

Forum contributions about this model: Stern-Radio Berlin,: Vagant Tropic R110

Threads: 1 | Posts: 1

Liebe Sammlerkollegen.

Wer hat weitere Informationen zu diesem frühen Empfänger vom VEB Stern Radio Berlin? Im Vergleich mit später produzierten Geräten dieser Baureihe (Tropic) bestehen folgende Unterschiede.

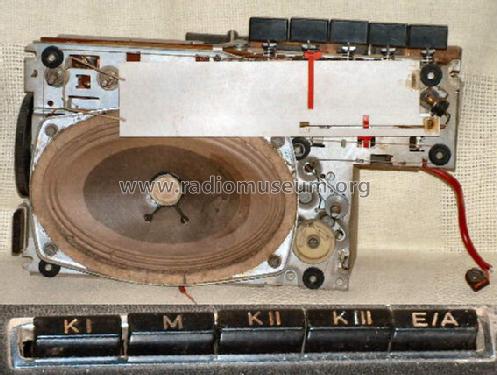

Die Reihenfolge der Tasten ist KI, M, KII, KIII und Ein/ aus.

Das Gerät hat eine Abstimmungsanzeige mit einer Kleinglühlampe. Diese wird mit einem Transistor auf der Platine des ZF- Verstärkers angesteuert. Der ZF- Verstärker hat deshalb eine von späteren Ausführungen abweichende Schaltung. Das Layout der Leiterplatte wurde aber beibehalten.

Aus einem Gespräch mit einem ehemaligen Mitarbeiter des Betriebes weiß ich, daß diese Version etwa vier Wochen gegen Ende 1963 hergestellt wurde. Es ist mir aber bisher nicht gelungen, die Originalschaltung zu bekommen. Auch weitere AM- Empfänger mit dieser Form der Abstimmungshilfe sind mir nicht bekannt.

Der zum Modell geladene Schaltplan des Gerätes zeigt eine spätere Ausführung mit Abweichungen des Tastensatzes und des ZF- Teils. Der Plan kann deshalb nur eine Orientierungshilfe sein.

Ich würde mich freuen, wenn jemand weitere Informationen hat.

Mit vielen Grüßen in die Runde.

Wolfgang

Wolfgang MICHAEL, 20.Aug.08
