Stern 5; Stern-Radio Rochlitz (ID = 95993) Radio

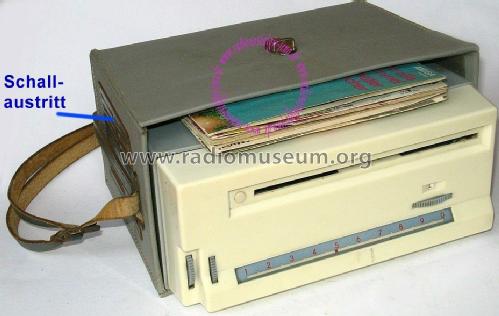

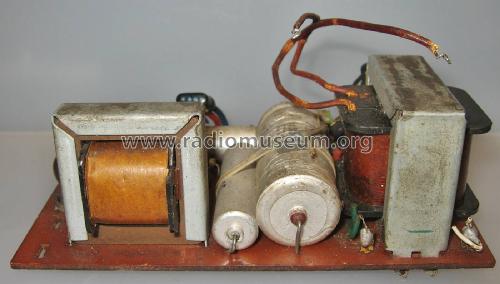

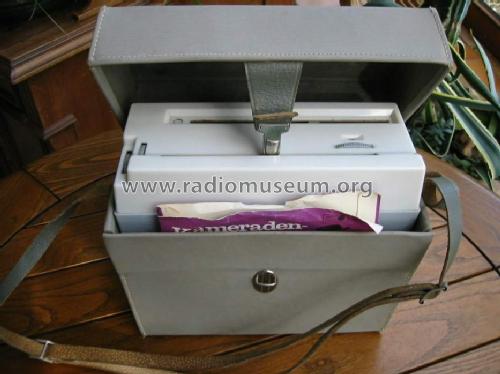

Stern-Radio Rochlitz: Stern 5 [Radio] ID = 95993 591x412
Select picture or schematic to display from thumbnails on the right and click for download.
For model Stern 5, Stern-Radio Rochlitz, VEB, RFT, (Ostd.) - vorm. Graetz AG

Country:  Germany
Manufacturer / Brand:  Stern-Radio Rochlitz, VEB, RFT, (Ostd.) - vorm. Graetz AG
Year: 1962 Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) 7: OC872 OC871 OC871 OC826 OC825 OC825 OC825
Main principle Superheterodyne (common); ZF/IF 473 kHz
Tuned circuits 7 AM circuit(s)
Wave bands Broadcast (MW) and Long Wave.
Details Record Player (not changer)
Power type and voltage Dry Batteries / 6x1,5 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical / Ø 8 cm = 3.1 inch
Power out 0.25 W (unknown quality)
from Radiomuseum.org Model: Stern 5 - Stern-Radio Rochlitz, VEB, RFT
Material Modern plastics (no Bakelite or Catalin)
Shape Portable set > 8 inch (also usable without mains)
Dimensions (WHD) 250 x 110 x 200 mm / 9.8 x 4.3 x 7.9 inch
Notes Abspielen von 17cm Schallplatten. Kombination aus Plattenautomat B40 von Funkwerk Zittau und Empfänger. Abspielen von 17-cm-Platten 45 UpM. Tragetasche. Die ersten Geräte wurden auf der NF-Platine noch mit OC816, OC816 und 2x OC821 (Pärchen) ausgeliefert.
War Ende 1965 noch im Handel für 400,- Mark erhältlich.
Net weight (2.2 lb = 1 kg) 2.8 kg / 6 lb 2.7 oz (6.167 lb)
Price in first year of sale 580.00 DM
Collectors' prices
Source of data Radiokatalog Band 2, Ernst Erb
Mentioned in Funkverlag Hein, Service-DVD
Literature/Schematics (1) -- Original-techn. papers.

Model page created by Dieter Erdmann. See "Data change" for further contributors.



All listed radios etc. from Stern-Radio Rochlitz, VEB, RFT, (Ostd.) - vorm. Graetz AG
Here you find 111 models, 100 with images and 83 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Stern-Radio Rochlitz: Stern 5
Threads: 2 | Posts: 2
Hits: 583     Replies: 0
stern-roch: Sternradio Rochlitz, Stern 5
Karl-Heinz Entrich
02.Oct.17
  1

Am letzten Wochenende lief im MDR ein DEFA-Film aus dem Jahre 1964, bei dem in der Dekoration ein Stern 5 zu sehen war. Ein sehr seltenes Modell, das heute immer noch in Sammlerkreisen sehr gefragt ist.

Freundliche Grüße, K.- Heinz Entrich




Hits: 2020     Replies: 0
stern-roch: Stern 5 - Abtastsystem Ziphona 4M wiederbelebt
Uwe Ronneberger
28.Jun.10
  1

Da ein funktionstüchtiger Ersatz nicht aufzutreiben war, entschloß ich mich ein defektes System zu demontieren. Die Lager des Ankers haben mit Siegellack mehr Ähnlichkeit als mit Gummi. Total verhärtet lieferte das System keinen einzigen Ton (Spannung).

Mittels einer Präparier-, Näh- oder Stecknadel wurden beide Lager zerbröselt und durch Silikon-Isolierschlauch ersetzt. Das obere wird nur axial aufgeschoben, das untere muß vorher geschlitzt und seitwärts aufgeschoben werden In der Ausführung mit dem schrägen Schlitz quer über das Gehäuse, läßt sich dieses zur besseren Montage aufspreitzen (Frontring vorher entfernen).



4M Gehäusevarianten

Dank eines  Schauloches bzw. -dreiecks kann man die Magnetlasche genau mittig zwischen den Magnetpolen justieren. Ein Test ( über Trafo am Röhrenverstärker) ergab ausreichende Ausgangsspannung und meiner Meinung nach auch einen guten Klang. Test am Stern 5 folgt (durch W.Eckardt).

Folgender Anker eines 4M ist wohl eher ein Fall für den Juwelier, da das Bronzefederblech (Diamantträger) abgebrochen ist.

Nadelträger Ziphona 4M
