• Year
  • 1954
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 26952

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 11
  • Main principle
  • Superhet with RF-stage; ZF/IF 468/10700 kHz
  • Tuned circuits
  • 9 AM circuit(s)     11 FM circuit(s)
  • Wave bands
  • Broadcast, Long Wave, more than 2 x SW plus FM or UHF.
  • Power type and voltage
  • Alternating Current supply (AC) / 110-240 Volt
  • Loudspeaker
  • 2 Loudspeakers
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: Stradivari 11E91 [6V6] - Stern-Radio Rochlitz, VEB, RFT
  • Shape
  • Tablemodel with Push Buttons.
  • Dimensions (WHD)
  • 660 x 450 x 330 mm / 26 x 17.7 x 13 inch
  • Notes
  • Lautsprecherausgang hoch- und niederohmig; Taste zum Ausschalten des Innenlautsprechers, 3x KW
  • Net weight (2.2 lb = 1 kg)
  • 23.5 kg / 51 lb 12.2 oz (51.762 lb)
  • Literature/Schematics (1)
  • -- Original-techn. papers.
  • Author
  • Model page created by Steffen Bartusch. See "Data change" for further contributors.

 Collections | Museums | Literature

Collections

The model Stradivari is part of the collections of the following members.

 Forum

Forum contributions about this model: Stern-Radio Rochlitz: Stradivari 11E91

Threads: 3 | Posts: 9

Vergleicht man die vorhandenen Abbildungen der Geräte, das vorhandene Schaltbild und die angegebene Röhrenbestückung, so muss man zu dem Schluss kommen, dass Rochlitz offensichtlich Probleme bei der regelmäßigen Standard-Bestückung mit Röhren während der Serienproduktion hatte.

Dass anfangs die 6V6 (gemeint ist damit die OSW-Röhre 3106=6V6) als Endröhre eingesetzt wurde, später die EL84 - das wurde ja von Jens Dehne schon in einem andern Beitrag beschrieben, ist auch nicht sehr verwunderlich, denn die 6V6 war Auslaufmodell und die EL84 noch nicht von Anfang an verfügbar.

Verwunderlicher ist, das im ZF-Teil ursprünglich der ganz normale Standard eines 9/11-Kreis-AM/FM-Supers eingebaut war: EF85 + EBF80, dazu die EAA91. Dann muss es Lieferschwierigkeiten mit der EBF80 gegeben haben und man setzte dafür die ausreichend vorhandene ECH81 ein, wobei die Triode als Diode zur AM-Demodulation fungierte (Gitter einfach an Anode). Da nun aber die zweite Diode fehlte für die Regelspannung, war man gezwungen, die EF85 ebenfalls durch eine ECH81 zu ersetzen.

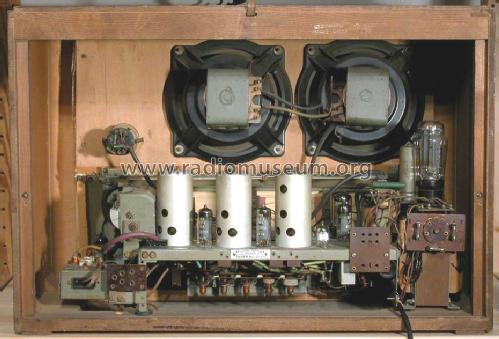

Nur so, kann ich mir diese unterschiedliche Röhrenbestückung erklären, wie auf den Rückwänden ersichtlich:

Ein ähnliches Problem muss es auch bei Stern-Radio Sonneberg mit dem "Schwarzburg 875/53GWU" gegeben haben. Dort gibt es auch eine vorübergehende Schaltungsänderung, indem man die UBF80 durch eine zweite UCH81 ersetzte, Triode als Diode.

Interessant wäre das Original-Schaltbild mit 2xECH81 statt EF85+EBF80. Wer lädt es hoch?

Wolfgang Eckardt



Wolfgang Eckardt, 18.Aug.08

Weitere Posts (7) zu diesem Thema.

das Chassis des " Stradivari " wurde 1955 in die Fernsehtruhe/Musikschrank "Cilvia"/Claudia" eingebaut.

Clivia

Fernsehteil FE 855 (Rubens) mit Rundfunkteil " Stradivari " wobei das NF-Teil vom Rundfunkgerät auch für den Fernsehton benutzt wurde.

Claudia

analog Clivia jedoch mit zusätzlichen Tonbandgerät "Topas" und Plattenspieler





Jörg Kulbe, 27.Jun.04

Weitere Posts (1) zu diesem Thema.

Spätere Geräte dieser Serie ab 1954 sind auch mit 2x EL84 statt 6V6 bestückt.

Ab 1955 als 3D (11 E 91 - 3D) Variante (4 Lautsprecher TT / HT / 2x Breitband r+l) mit identischer Fabrik.Nummer 1142.001-00001 .

Jens Dehne, 01.Feb.04
