Stereo-Akkord SR1500

• Country
• Germany

• Manufacturer / Brand
• Stern-Radio Sonneberg, VEB, RFT; SONRA; -vorm.: EAK (Ostd.) - ex. AEG

• Year
• 1981

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 117129

• Picture
• Schematics

Previous Next

Previous Next

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 13

• Semiconductors
• SF235 SF225 KA213 A225D A244D A290D SC236 SC239 A273D A274D MDA2010 SC307 SF126 A277D B25C200 SY351 SY360 VQA13 VQA15 VQA25

• Main principle
• Superheterodyne (common); ZF/IF 455/10700 kHz

• Tuned circuits
• 3 AM circuit(s)     7 FM circuit(s)

• Wave bands
• Broadcast, Long Wave, Short Wave plus FM or UHF.

• Power type and voltage
• Alternating Current supply (AC) / 220 Volt

• Loudspeaker
• - This model requires external speaker(s).

• Power out
• 16 W (unknown quality)

• Material
• Wooden case

• from Radiomuseum.org
• Model: Stereo-Akkord SR1500 - Stern-Radio Sonneberg, VEB,

• Shape
• Book-shelf unit.

• Dimensions (WHD)
• 480 x 110 x 290 mm / 18.9 x 4.3 x 11.4 inch

• Notes

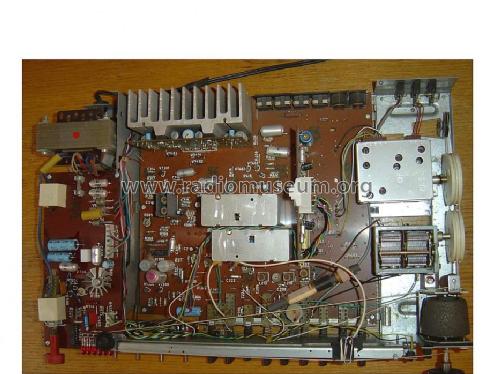

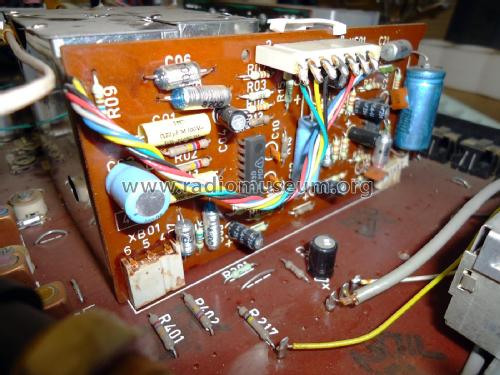

• Das Steuergerät Akkord SR1500 ist ein modular aufgebauter Receiver mit 8 ICs, je ein Piezofilter für AM und für FM und einem LED- Zeiger.

  KW 41 und 49m- Band, UKW bis 104 MHz, abschaltbare Muting, MPX- Filter und automatische Abschaltung der AFC durch Berührung der Abstimmung.

  Ausgangsleistung 2 x 8 Watt, Ausgänge für Pseudo-Quadrofonie. Abstimmungsanzeige über LED-Zeile, LED-Beleuchtung des Skalenzeigers (rot für FM, grün für AM).

  Jeder Halbleitertyp ist einmal gelistet.

• Net weight (2.2 lb = 1 kg)
• 7 kg / 15 lb 6.7 oz (15.419 lb)

• Price in first year of sale
• 1,250.00 DM

• Source of data

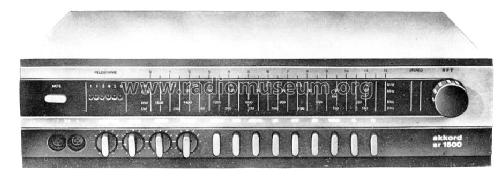

• -- Original prospect or advert

• Mentioned in
• Die Geschichte der Rundfunkindustrie der DDR Band 2 1968 - 1990 (Funkverlag Hein, Service-DVD)

• Author
• Model page created by Wolfgang Eckardt. See "Data change" for further contributors.
