Chromat 1062

Stern-Radio Staßfurt, VEB, RFT (Ostd.) - vorm. Staßfurter (Stassfurter)...

Données
Forum
Images
Collections

  • Année
  • 1976
  • Catégorie
  • Récepteur de télévision ou moniteur
  • Radiomuseum.org ID
  • 219653
    • alternative name: Fernsehgerätewerk Staßfurt

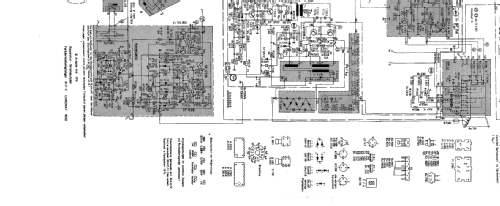

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

 Spécifications techniques

  • No. de tubes
  • 1
  • No. de transistors
  • 76
  • Semi-conducteurs
  • Principe général
  • Super hétérodyne (en général); FI/IF 38900 kHz
  • Gammes d'ondes
  • VHF/UHF (voir details en note)
  • Tension / type courant
  • Alimentation Courant Alternatif (CA) / 220 Volt
  • Haut-parleur
  • HP dynamique à aimant permanent + bobine mobile
  • Puissance de sortie
  • 2 W (qualité inconnue)
  • Matière
  • Boitier en bois
  • De Radiomuseum.org
  • Modèle: Chromat 1062 - Stern-Radio Staßfurt, VEB, RFT
  • Forme
  • Modèle de table profil bas (grand modèle).
  • Dimensions (LHP)
  • 750 x 520 x 520 mm / 29.5 x 20.5 x 20.5 inch
  • Remarques
  • Der Empfänger Chromat 1062 gehört zur zweiten Grundkonzeption Farbe und ist im Vergleich zum Grundgerät Chromat 1060 zusätzlich mit einem diskret aufgebauten Decoder für PAL ausgestattet.
    Das Gerät hat 6 frei programmierbare mechanische Speicherplätze und empfängt Kanal 2 - 12 und Kanal 21 - 39 nach CCIR. Der Aufbau erfolgte in Form von Steckmodulen. Auf dem Signalchassis sind die Bedienelemente und die Baugruppen Tuner, Bild- ZF- Modul, AFC- Modul und DF- NF- Modul untergebracht. Das Horizontalchassis trägt den Farbdecoder, die RGB- Ansteuerung, die Ablenkschaltungen und die Hochspannungserzeugung. Zur weiteren Ausstattung sind Anschlüsse für einen Kopfhörer und für ein Bandgerät (Audio) eingebaut.
  • Poids net
  • 48 kg / 105 lb 11.6 oz (105.727 lb)
  • Prix de mise sur le marché
  • 4,100.00 Mark
  • Source
  • -- Original-techn. papers.
  • Auteur
  • Modèle crée par Wolfgang MICHAEL. Voir les propositions de modification pour les contributeurs supplémentaires.
