Luxotron 116

Luxotron 116; Stern-Radio Staßfurt (ID = 308713) Television

Luxotron 116; Stern-Radio Staßfurt (ID = 308714) Television

Luxotron 116; Stern-Radio Staßfurt (ID = 308716) Television

Luxotron 116; Stern-Radio Staßfurt (ID = 308718) Television

Luxotron 116; Stern-Radio Staßfurt (ID = 308717) Television

Luxotron 116; Stern-Radio Staßfurt (ID = 1246956) Television

Luxotron 116; Stern-Radio Staßfurt (ID = 1246957) Television

Luxotron 116; Stern-Radio Staßfurt (ID = 1246958) Television

Luxotron 116; Stern-Radio Staßfurt (ID = 1246959) Television

Luxotron 116; Stern-Radio Staßfurt (ID = 1246960) Television
Luxotron 116; Stern-Radio Staßfurt (ID = 544695) Television Luxotron 116; Stern-Radio Staßfurt (ID = 544696) Television
Luxotron 116; Stern-Radio Staßfurt (ID = 1312912) Television Luxotron 116; Stern-Radio Staßfurt (ID = 1312913) Television
Luxotron 116; Stern-Radio Staßfurt (ID = 1312914) Television Luxotron 116; Stern-Radio Staßfurt (ID = 1598470) Television
Luxotron 116; Stern-Radio Staßfurt (ID = 1598474) Television
Use red slider bar for more.
Luxotron 116; Stern-Radio Staßfurt (ID = 544695) Television
Stern-Radio Staßfurt: Luxotron 116 [Television] ID = 544695 933x623
Select picture or schematic to display from thumbnails on the right and click for download.
For model Luxotron 116, Stern-Radio Staßfurt, VEB, RFT (Ostd.) - vorm. Staßfurter (Stassfurter)...:
Bild aus org.Serviceunterlage

Country:  Germany
Manufacturer / Brand:  Stern-Radio Staßfurt, VEB, RFT (Ostd.) - vorm. Staßfurter (Stassfurter)...
alternative name

Fernsehgerätewerk Staßfurt
Year: 1974 Category: Television Receiver (TV) or Monitor
Valves / Tubes 7: Z570M PCL86 PCF802 PL504 PY88 PCL85 B61G1
Semiconductors (the count is only for transistors) 52:
Main principle Superheterodyne (common); ZF/IF 38900 kHz
Wave bands VHF incl. FM and/or UHF (see notes for details)
Details Radio Control (+Remote Wire etc)
Power type and voltage Alternating Current supply (AC) / 220 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
Power out 1.5 W (unknown quality)
from Radiomuseum.org Model: Luxotron 116 - Stern-Radio Staßfurt, VEB, RFT
Material Wooden case
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 710 x 500 x 380 mm / 28 x 19.7 x 15 inch
Notes

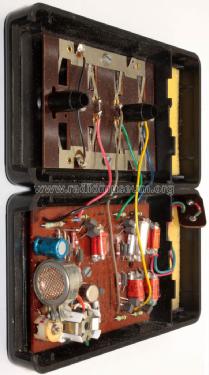

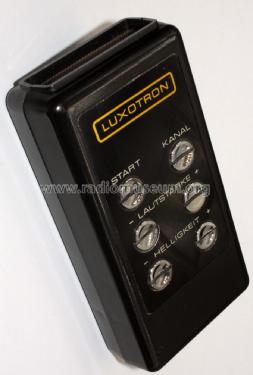

Der Empfänger Luxotron 116 basiert auf dem Chassis des Luxomat 110 und ist ein teiltransistorisiertes Konzept. Die Regelung der Analogfunktionen Helligkeit und Lautstärke erfolgt am Gerät mit Sensortasten, die Speicherplätze sind direkt über 6 Sensortasten aufrufbar. Empfangen werden VHF Kanal 2 - 12 und UHF Kanal 21 - 39 nach CCIR. Die zugehörige Ultraschall- Fernbedienung steuert Lautstärke und Helligkeit, sowie die Programmwahl über eine Programmfortschaltung (Ringzähler). Die Anzeige des Programmplatzes erfolgt mit einer Nixieröhre.

Gehäusevarianten: mattiert (2870 Mark), poliert (2890 Mark) und farbig (2890 Mark).

Net weight (2.2 lb = 1 kg) 26 kg / 57 lb 4.3 oz (57.269 lb)
Price in first year of sale 2'890.00 Mark
Source of data -- Original-techn. papers.
Mentioned in Service-DVD Funkverlag B. Hein (Sortimentskatalog Elektroakustik (DDR, 1976))
Literature/Schematics (1) Zeitschrift rfe, Jahrgang 1974, Heft 19 Seite 625 ff.
Documents regarding this model
  Serviceanleitung Teil 1 5685 KB
  Serviceanleitung Teil 2 4761 KB

Model page created by Mario Spitzer. See "Data change" for further contributors.
