UHF-Konverter 1195.015-10001

UHF-Konverter 1195.015-10001; Stern-Radio Staßfurt (ID = 248804) Converter

UHF-Konverter 1195.015-10001; Stern-Radio Staßfurt (ID = 303168) Converter
UHF-Konverter 1195.015-10001; Stern-Radio Staßfurt (ID = 136848) Converter UHF-Konverter 1195.015-10001; Stern-Radio Staßfurt (ID = 423775) Converter
UHF-Konverter 1195.015-10001; Stern-Radio Staßfurt (ID = 551851) Converter UHF-Konverter 1195.015-10001; Stern-Radio Staßfurt (ID = 686042) Converter
UHF-Konverter 1195.015-10001; Stern-Radio Staßfurt (ID = 1159932) Converter UHF-Konverter 1195.015-10001; Stern-Radio Staßfurt (ID = 1443232) Converter
Use red slider bar for more.
UHF-Konverter 1195.015-10001; Stern-Radio Staßfurt (ID = 136848) Converter

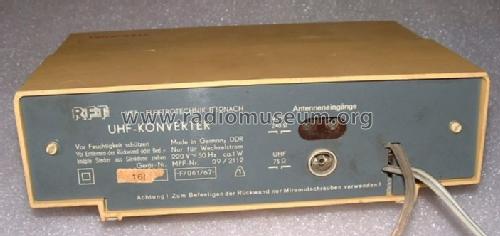

Stern-Radio Staßfurt: UHF-Konverter 1195.015-10001 [Converter] ID = 136848 932x699
Select picture or schematic to display from thumbnails on the right and click for download.
For model UHF-Konverter 1195.015-10001, Stern-Radio Staßfurt, VEB, RFT (Ostd.) - vorm. Staßfurter (Stassfurter)...

Country:  Germany
Manufacturer / Brand:  Stern-Radio Staßfurt, VEB, RFT (Ostd.) - vorm. Staßfurter (Stassfurter)...
alternative name

Fernsehgerätewerk Staßfurt
Year: 1968 Category: Pre-stage (adaptor for SW/FM/VHF/UHF incl. built-in), Frequency converter
Semiconductors (the count is only for transistors) 2: AF139 AF139
Main principle RF Converter/Adapter (not voltage converter)
Wave bands VHF incl. FM and/or UHF (see notes for details)
Details
Power type and voltage Alternating Current supply (AC) / 220 Volt
Loudspeaker - - No sound reproduction output.
Power out
from Radiomuseum.org Model: UHF-Konverter 1195.015-10001 - Stern-Radio Staßfurt, VEB, RFT
Material Plastics (no bakelite or catalin)
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 225 x 70 x 180 mm / 8.9 x 2.8 x 7.1 inch
Notes 1968 in Stern-Radio Staßfurt entwickelt und auch produziert. 1969 Verlagerung zu Elektrotechnik Eisenach und weiter produziert als UHF-Konverter.
Umsetzung der UHF-Frequenzen auf VHF, Kanal 3 (Ausweich auf 2 o. 4 möglich). Inlandsversion DDR nur Band IV, Kanäle 21-39 (innen C-Abstimmung mechanisch blockiert). Transistoren 2x AF139. Rückwand aus Pappe oder Thermoplast mit Kunststoffschrauben befestigt wegen Schutzisolierung (keine galvanische Netztrennung!).
Als ausreichend UHF-Transistoren aus DDR-Produktion erhältlich waren, Bestückung mit 2x GF145.
Ab 1969/70 Weiterentwicklung zum etwas kleineren Modell UHF-Konverter II.
Source of data -- Original-techn. papers.

Model page created by Wolfgang Eckardt. See "Data change" for further contributors.
