• Land
• USA

• Hersteller / Marke
• Stewart Warner Corp.; Chicago (IL)

• Jahr
• 1940

• Kategorie
• Rundfunkempfänger (Radio - oder Tuner nach WW2)

• Radiomuseum.org ID
• 60436

• • Marke: Ferrodyne

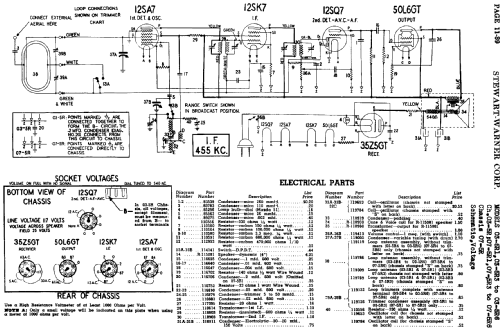

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

• Anzahl Röhren
• 5

• Röhren
• 12SA7 12SK7 12SQ7 50L6GT 35Z5GT

• Hauptprinzip
• Superhet allgemein; ZF/IF 455 kHz

• Anzahl Kreise
• 6 Kreis(e) AM

• Wellenbereiche
• Mittelwelle und Kurzwelle.

• Betriebsart / Volt
• Allstromgerät / 117 Volt

• Lautsprecher
• Dynamischer LS, mit Erregerspule (elektrodynamisch) / Ø 4 inch = 10.2 cm

• Material
• Plastikgehäuse (nicht Bakelit), Thermoplast

• von Radiomuseum.org
• Modell: 07-5R3 Campus Ch= 07-5R - Stewart Warner Corp.; Chicago

• Form
• Tischgerät ohne Drucktasten, bis 35 cm Breite (Kleingerät, meist dekorativ. Nur für Netzbetrieb, doch Transportgriff möglich).

• Bemerkung
• Model 07-5R3 uses chassis 03-5R; built-in loop antenna.

• Datenherkunft extern
• Ernst Erb

• Datenherkunft
• The Radio Collector's Directory and Price Guide 1921 - 1965

• Schaltungsnachweis
• Rider's Perpetual, Volume 11 = ca. 1940 and before

• Literaturnachweis
• Collector's Guide to Antique Radios 4. Edition

• Literatur/Schema (1)
• Machine Age to Jet Age II (page 286.)

• Weitere Modelle

• Hier finden Sie 2126 Modelle, davon 400 mit Bildern und 1984 mit Schaltbildern.
  Alle gelisteten Radios usw. von Stewart Warner Corp.; Chicago (IL)
