• Country
• Austria

• Manufacturer / Brand
• Stuzzi Ges. mbH; Wien

• Year
• 1949 ??

• Category
• Service- or Lab Equipment

• Radiomuseum.org ID
• 176981

• • alternative name: RKF

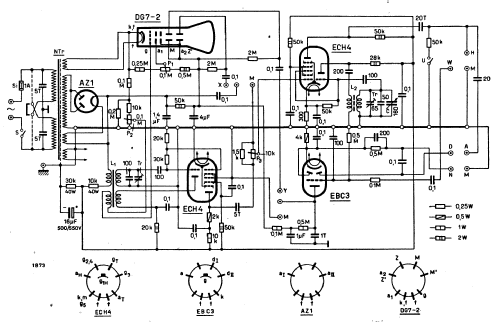

Click on the schematic thumbnail to request the schematic as a free document.

• Wave bands
• - without

• Power type and voltage
• Alternating Current supply (AC) / 110; 220 Volt

• Loudspeaker
• - - No sound reproduction output.

• Material
• Metal case

• from Radiomuseum.org
• Model: Resonanzkurvenschreiber RKS-3012W [Skalenfenster groß & klein] - Stuzzi Ges. mbH; Wien

• Shape
• Miscellaneous shapes - described under notes.

• Dimensions (WHD)
• 175 x 280 x 320 mm / 6.9 x 11 x 12.6 inch

• Notes

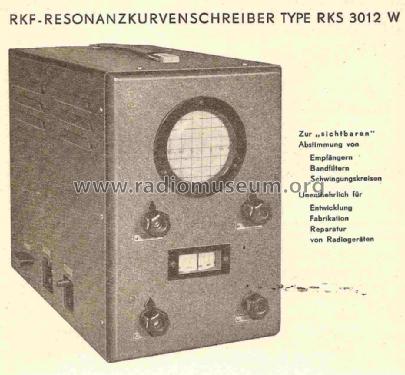

• Resonanzkurvenschreiber für den Einsatz in Entwicklung, Fabrikation und Reparatur von Radiogeräten. Sichtbare Abstimmung von Empfängern, Bandfiltern und Schwingkreisen. Der Abgleich von Radiogeräten mit dem RKS vereinigt in idealer Weise eine einwandfreie Form der Durchlaßkurve, wie sie mit anderen Methoden nicht erzielbar ist. Im gewobbelten Hochfrequenzgenerator wird die Meßspannung durch Überlagerung der Frequenz eines festabgestimmten mit einer Kippfrequenz von 50 Hz gewobbelten Oszillators und eines veränderlichen Oszillators gewonnen. Man erreicht so einen konstanten Frequenzhub (+/- 15 kHz) und einen großen Frequenzbereich (100 bis 1500 kHz) ohne Umschaltung. Der Kathodenstrahloszillograph mit 7 cm-Röhre ist durch getrennte Herausführung der Ablenkplattenpaare auch für andere Messungen verwendbar. Um nicht nur Messungen an Empfängern und ZF-Verstärkern, sondern auch an Einzelkreisen und Bandfiltern vornehmen zu können, enthält das Gerät auch einen Demodulator und eine Verstärkerstufe. Das Heft 1 der RKF Mitteilungen zeigt selbige Type mit größerem Skalenfenster und 7 kg Gewicht.

• Net weight (2.2 lb = 1 kg)
• 10 kg / 22 lb 0.4 oz (22.026 lb)

• Price in first year of sale
• 2,140.00 öS

• Mentioned in
• - - Manufacturers Literature (RKF Mitteilungen Heft 1 S.48 (1948??))

• Author
• Model page created by Museum Roggenhofer. See "Data change" for further contributors.
