176B Ch= 1-508-1, 1-508-2
Sylvania (Hygrade, GTE, Nilco); Emporium (PA)
- Land
- USA
- Hersteller / Marke
- Sylvania (Hygrade, GTE, Nilco); Emporium (PA)
- Jahr
- 1953 ?
- Kategorie
- Fernseh-Empfänger/Monitor
- Radiomuseum.org ID
- 360955

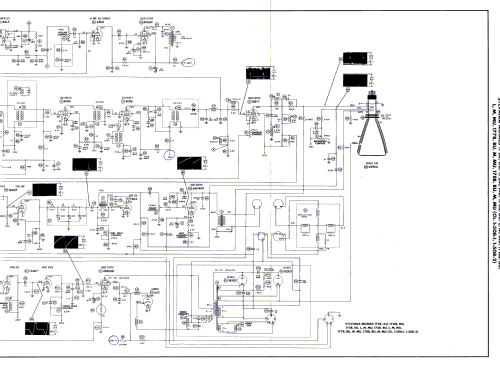

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.
- Anzahl Röhren
- 36
- Röhren
- 6J6 6BK7 6J6 6CB6 6CB6 6CB6 6CB6 12BY7 6AU6 12AX7 6AU6 6AU6 6AL5 6AV6 6V6GT 12AU7 6C4 6AH4GT 6AL5 6CB6 12AU7 6BQ6GT 6V3 1B3GT 1B3GT 5U4G 5U4G 6AU6 6BE6 6BA6 6AU6 6AL5 6AT6 6W6GT 7Z4 21EP4A
- Hauptprinzip
- Super mit HF-Vorstufe
- Wellenbereiche
- Wellen in den Bemerkungen.
- Spezialitäten
- Plattenwechsler
- Betriebsart / Volt
- Wechselstromspeisung / 60 Hz, 117V = 110 -120 Volt
- Lautsprecher
- Dynamischer LS, keine Erregerspule (permanentdynamisch) / Ø 12 inch = 30.5 cm
- Material
- Gerät mit Holzgehäuse
- von Radiomuseum.org
- Modell: 176B Ch= 1-508-1, 1-508-2 - Sylvania Hygrade, GTE, Nilco;
- Form
- Standgerät: allgemein.
- Bemerkung
-
Sylvania model 176B is a 21” b/w TV with US standard VHF tuner channels 2 thru

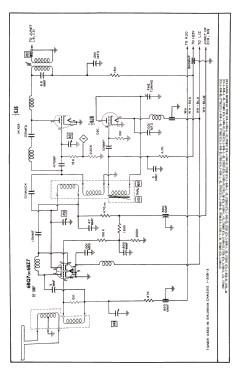

13, and 14 thru 83 UHF. Equipped with chassis 1-508-1, 1-508-2, TV-FM-AM-phono combination receiver, VHF-tuner 323-0017, UHF-tuner 323-0019 and picture tube 21EP4A.
- Literatur/Schema (1)
- Photofact Folder, Howard W. SAMS (Set 192, folder 9, dated 1-53)
- Autor
- Modellseite von Dirk Taekels angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.
