2140M Ch= 1-462

• País
• Estados Unidos

• Fabricante / Marca
• Sylvania (Hygrade, GTE, Nilco); Emporium (PA)

• Año
• 1951 ?

• Categoría
• Televisión (TV) o monitor

• Radiomuseum.org ID
• 360108

• Imágenes

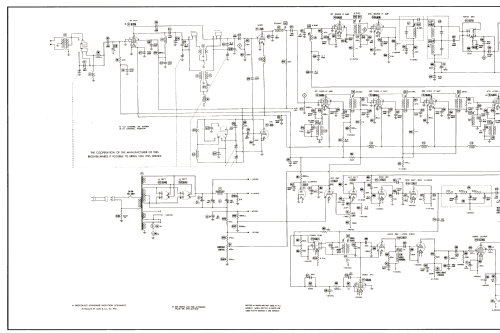

• Esquemas

Previous Next

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

• Numero de valvulas
• 25

• Válvulas
• 6CB6 or 6AG5 6J6 6AU6 6BH6 6AU6 6AG5 or 6BC5 6AL5 6BF5 6AU6 6AU6 6T8 6L6G 12AX7 12AU7 6BL7GT 6AL5 6AU6 12AU7 6CD6G 6W4GT 5642 5642 5U4G 5U4G 16KP4 or 19AP4A

• Principio principal
• Superheterodino con paso previo de RF

• Gama de ondas
• Bandas de recepción puestas en notas.

• Tensión de funcionamiento
• Red: Corriente alterna (CA, Inglés = AC) / 60Hz, 117V=110-120 Volt

• Altavoz
• Altavoz dinámico (de imán permanente)

• Material
• Madera

• de Radiomuseum.org
• Modelo: 2140M Ch= 1-462 - Sylvania Hygrade, GTE, Nilco;

• Forma
• Consola en general

• Anotaciones

• Sylvania model 2140M is a 19” b/w TV with US standard VHF tuner channels 2 thru 13.
  Equipped with chassis 1-462, VHF tuner 323-0004 and picture tube 16KP4 or 19AP4A.

• Documentación / Esquemas (1)

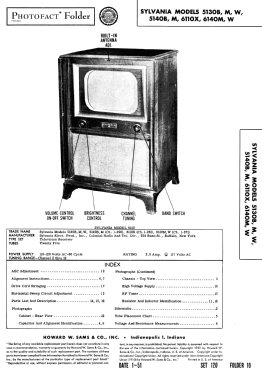

• Photofact Folder, Howard W. SAMS (Set 120, folder 10, dated 1951)

• Documentación / Esquemas (2)
• Photofact Folder, Howard W. SAMS (set 189, folder 1, dated 12-52)

• Autor
• Modelo creado por Dirk Taekels. Ver en "Modificar Ficha" los participantes posteriores.
