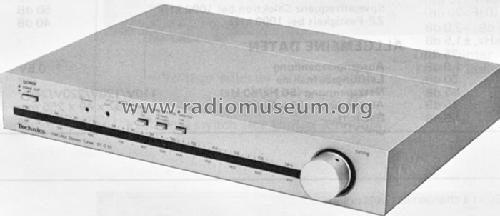

FM/AM Stereo Tuner ST-C01

Technics (brand)

Daten
Forum
Bilder
Sammlungen

  • Jahr
  • 1978–1982
  • Kategorie
  • Rundfunkempfänger (Radio - oder Tuner nach WW2)
  • Radiomuseum.org ID
  • 154471

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

 Technische Daten

  • Anzahl Transistoren
  • 18
  • Halbleiter
  • Hauptprinzip
  • Superhet allgemein
  • Wellenbereiche
  • Mittelwelle und UKW (FM).
  • Betriebsart / Volt
  • Wechselstromspeisung / 110; 120; 220; 240 Volt
  • Lautsprecher
  • - Für Kopfhörer oder NF-Verstärker
  • Material
  • Metallausführung
  • von Radiomuseum.org
  • Modell: FM/AM Stereo Tuner ST-C01 - Technics brand
  • Form
  • Regalgerät wie HiFi-Komponente für Bücherwand.
  • Abmessungen (BHT)
  • 297 x 49 x 255 mm / 11.7 x 1.9 x 10 inch
  • Bemerkung
  • "Micro Series" FM/AM Stereo Analog-Tuner. Contains 5 IC's, power consumption 8 Watts. Features tuning indicator and active servo circuit, "designed to maintain the exact tuning point even in case of frequency drift in the set or at broadcasting station." (From the service manual) Tunes 88-108 MHz (FM) and 525-1605 kHz (MW) Price in Italy in 1980: 200.000 ITL.
  • Nettogewicht
  • 3.2 kg / 7 lb 0.8 oz (7.048 lb)
  • Originalpreis
  • 260.00 $
  • Datenherkunft
  • -- Schematic
  • Literaturnachweis
  • Advertisement, Discoteca Hi-Fi, Anno XXI n. 212, Dicembre 1980; Italy
  • Literatur/Schema (1)
  • Funkschau (21/1978, S. 1012)
  • Autor
  • Modellseite von Franz Scharner angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.
