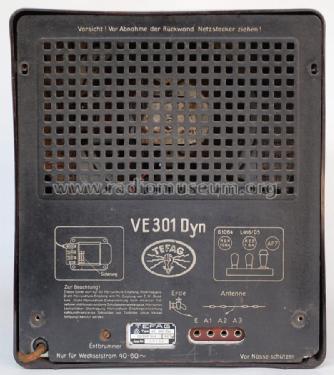

Volksempfänger VE 301 Dyn W
Use red slider bar for more.
Tefag; Telephon: Volksempfänger VE 301 Dyn W [Radio] ID = 1464960 806x900
Select picture or schematic to display from thumbnails on the right and click for download.
|
|
||||
|
alternative name
|
Telephon-Fabrik, AG vorm. J. Berliner | ||||
|---|---|---|---|---|---|
Year:
1938–1941
|
Category: Broadcast Receiver - or past WW2 Tuner | ||||
| Valves / Tubes | 3: AF7 RES164 RGN1064 |
| Main principle | TRF with regeneration; 1 AF stage(s) |
|---|---|
| Tuned circuits | 1 AM circuit(s) |
| Wave bands | Broadcast (MW) and Long Wave. |
| Details | |
| Power type and voltage | Alternating Current supply (AC) / 110-220 Volt |
| Loudspeaker | Electro Magnetic Dynamic LS (moving-coil with field excitation coil) |
| Power out | |
| from Radiomuseum.org | Model: Volksempfänger VE 301 Dyn W - Tefag; Telephon |
| Material | Bakelite case |
| Dimensions (WHD) | 273 x 315 x 185 mm / 10.7 x 12.4 x 7.3 inch |
| Notes | Der VE301 Dyn W ist gewissermaßen die "Luxusausführung" des Volksempfängers mit beleuchteter Linearskala und dynamischem Lautsprecher. Da nur Rückwand und meist das Typenschild den Hersteller zeigen, kann nicht immer nach diesem sortiert werden. Im übrigen sind die Produkte der verschiedenen Hersteller identisch. Eine Auflistung aller deutschen Hersteller ist hier zu finden. |
| Net weight (2.2 lb = 1 kg) | 5.2 kg / 11 lb 7.3 oz (11.454 lb) |
Model page created by Konrad Birkner † 12.08.2014. See "Data change" for further contributors.
