Fernsehbaukasten Telehor ; TeKaDe TKD, (ID = 1788387) Kit

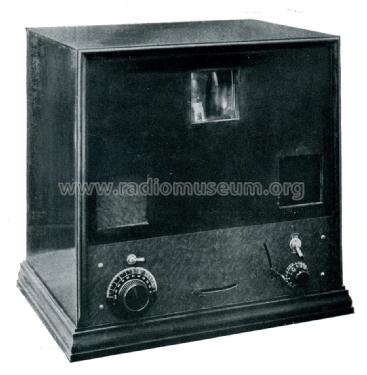

TeKaDe TKD,: Fernsehbaukasten Telehor [Kit] ID = 1788387 1278x1303
Select picture or schematic to display from thumbnails on the right and click for download.
For model Fernsehbaukasten Telehor, TeKaDe (TKD), Süddeutsche Telefon-Apparate- Kabel- und Drahtwerke; Nürnberg:

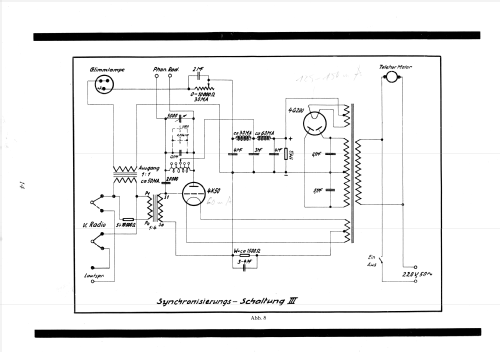

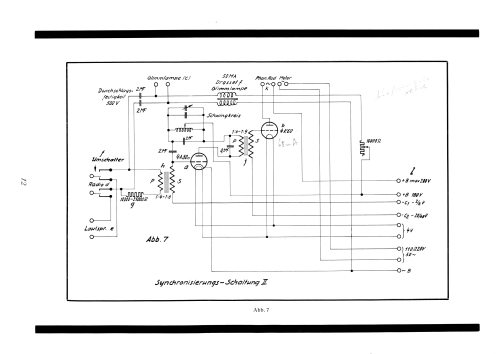

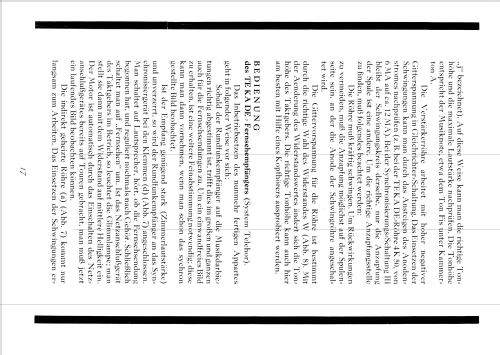

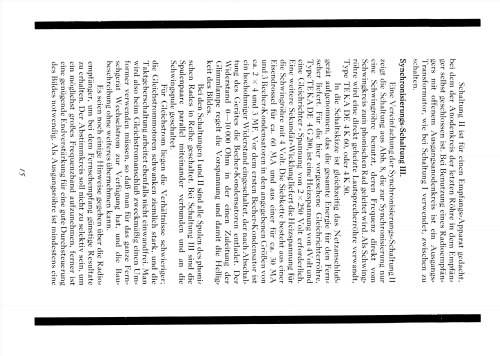

Quelle: Bauanleitung für den TE KA DE-Fernseh-Empfänger System Telehor, S.2

Country:  Germany
Manufacturer / Brand:  TeKaDe (TKD), Süddeutsche Telefon-Apparate- Kabel- und Drahtwerke; Nürnberg
alternative name

Felten & Guilleaume || Südd.Telefon-App., Kabel- und Drahtwerke AG || Telade
Brand
KD
Year: 1930 Category: Kit (Parts plus instruction) or building instructions only
Wave bands - without
Details
Power type and voltage AC/DC-set / 110; 220 Volt
Loudspeaker - - No sound reproduction output.
Power out
from Radiomuseum.org Model: Fernsehbaukasten Telehor - TeKaDe TKD, Süddeutsche
Material Metal case
Shape Chassis only or for «building in»

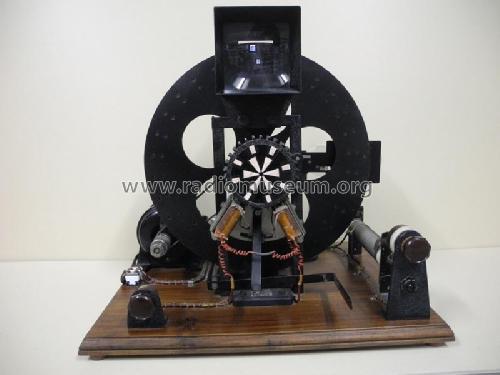

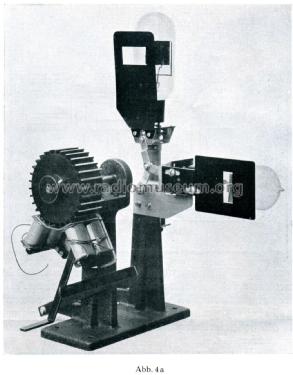

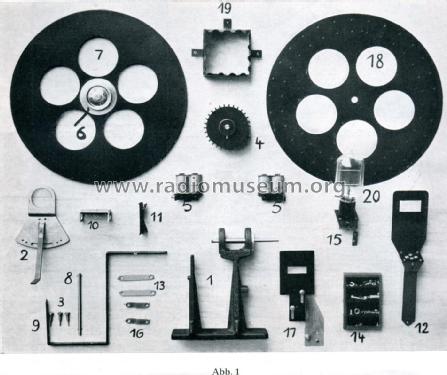

Notes Fernsehbaukasten System Telehor, kompletter Satz für den mechanischen Fernsehteil, bestehend aus: Lagerblock komplett mit Achse, Kugellager und Phaseneinstellung, 2 Nipkowscheiben, ausgespart mit doppelter Spirale für deutschen und englischen Empfang. 2 Lampenhalter mit Blenden, korrigiertes Linsensystem mit Fassung, Fernsehglimmlampe und Baubeschreibung mit Abbildungen und Schaltschemen für den Radioteil.
Siehe auch Universalempfänger 1930, ID = 96110
Price in first year of sale 195.00 RM
Literature/Schematics (1) Illustrierter Radiokatalog Max Loeven 1930/31

Model page created by Michael Seiffert. See "Data change" for further contributors.
