• Pays
• France

• Fabricant / Marque
• Telefunken France; Paris

• Année
• 1943

• Catégorie
• Récepteur militaire

• Radiomuseum.org ID
• 111580

• No. de tubes
• 6

• Lampes / Tubes
• DAF11 DCH11 DAF11 DAF11 DAF11 DCH11

• Principe général
• Super hétérodyne avec étage HF; FI/IF 468 kHz; 1 Etage(s) BF; Détection par courbure d'anode.

• Circuits accordés
• 11 Circuits MA (AM)

• Gammes d'ondes
• PO, GO et OC

• Tension / type courant
• Batteries / Alim. BT séparée avec fiche / 90 & 1,4 Volt

• Haut-parleur
• - Pour casque ou amplificateur BF

• Puissance de sortie
• 0.2 W (qualité inconnue)

• Matière
• Boitier en bois

• De Radiomuseum.org

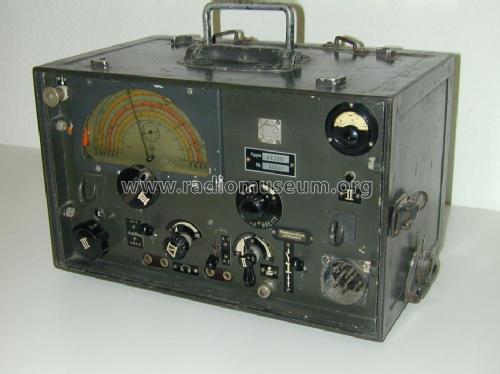

• Modèle: AE1093 - Telefunken France; Paris

• Forme
• Gros appareil industriel ou militaire (> 20 kg)

• Dimensions (LHP)
• 335 x 220 x 220 mm / 13.2 x 8.7 x 8.7 inch

• Remarques
• Spezial-Empfänger nach SFR-Schaltung von SFR Paris für Telefunken (Wehrmacht) gebaut. Für A1 & A2 Betrieb, zwei unterschiedliche ZF, Umschaltung bei 1.550 kHz, typengleich lautender externer 12 V/120 V Dynamoumformer mit Heizkreisvorwiderstand f. 4V.

• Poids net
• 6 kg / 13 lb 3.5 oz (13.216 lb)

• Littérature
• Die Deutschen Funkpeil- und Horchverfahren bis 1945

• Schémathèque (1)
• RADIOBOTE, Österr. (Heft 35/2011, S.21 ff, Truppenbetreuungsempfänger)

• Auteur
• Modèle crée par Hans-Peter Dohmen. Voir les propositions de modification pour les contributeurs supplémentaires.

• D'autres Modèles

• Vous pourrez trouver sous ce lien 41 modèles d'appareils, 40 avec des images et 6 avec des schémas.
