9W ; Telefunken (ID = 1860501) Radio
Telefunken: 9W [Radio] ID = 1860501 1400x1001
Select picture or schematic to display from thumbnails on the right and click for download.
For model 9W (T9W), Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH

Country:  Germany
Manufacturer / Brand:  Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
Year: 1928–1931 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 6: REN1104 REN1104 REN1104 REN1104 RE134 RGN1503
Main principle TRF with regeneration; 2 Special; 2 AF stage(s); Neutrodyne
Tuned circuits 3 AM circuit(s)
Wave bands Broadcast (MW) and Long Wave.
Details
Power type and voltage Alternating Current supply (AC) / 110 or 220 Volt
Loudspeaker - This model requires external speaker(s).
Power out
from Radiomuseum.org Model: 9W - Telefunken Deutschland TFK,
Material Wooden case

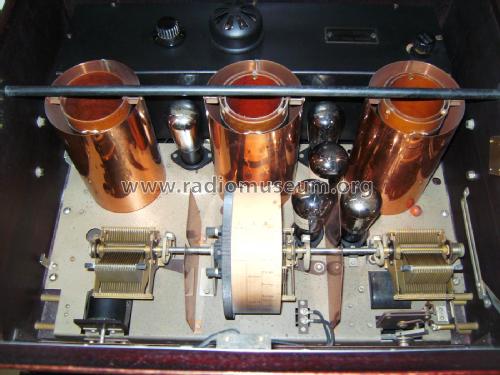

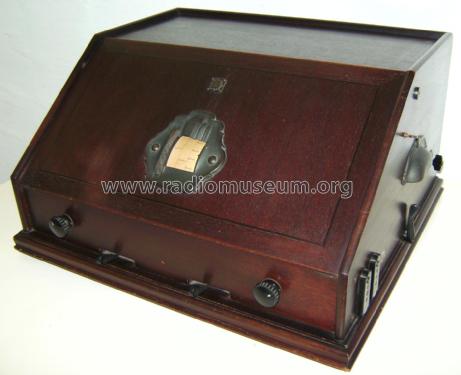

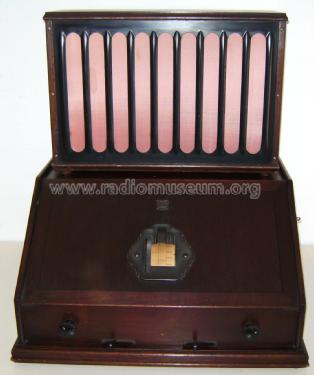

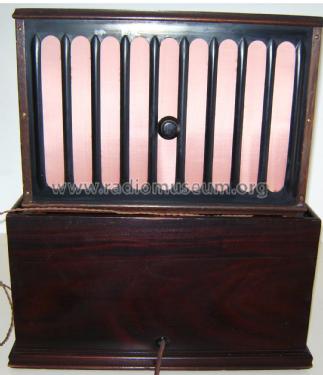

Shape Tablemodel, slant panel.
Dimensions (WHD) 550 x 280 x 470 mm / 21.7 x 11 x 18.5 inch
Notes

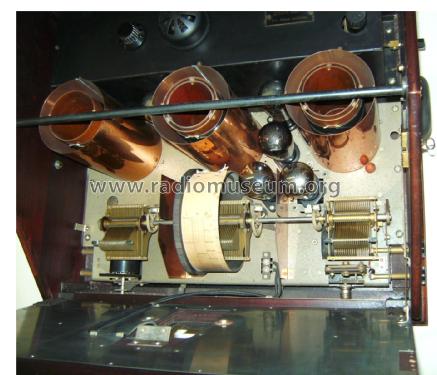

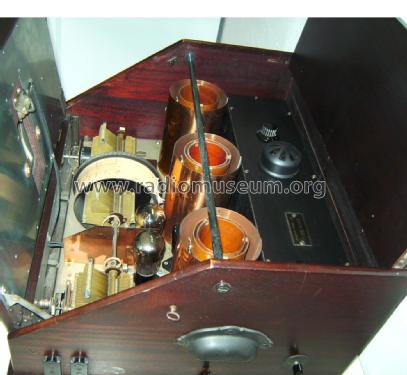

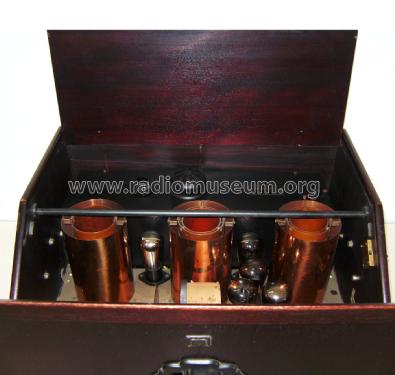

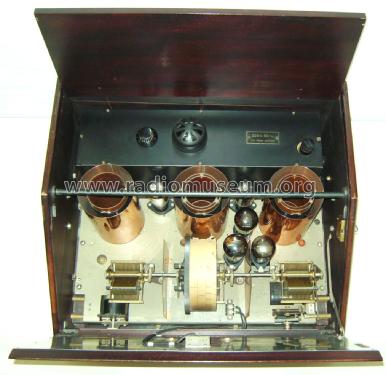

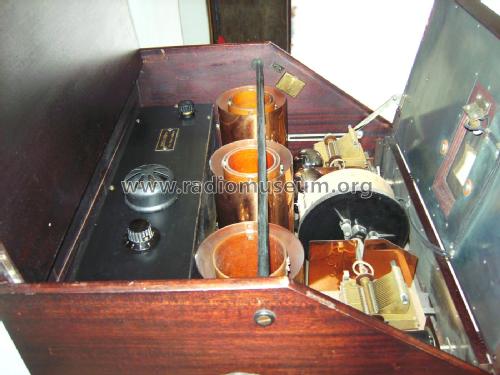

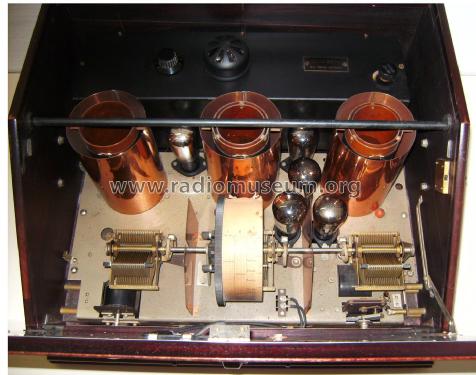

T9 mit eingebautem Netzteil, Trommel mit beleuchteter Schreibskala, verschließbares Pult.
Am Trafo umlötbar für 110V. - Später war es üblich, bei Bedarf mit REN804 bzw. REN904 und RE304 zu ersetzen.

MW und LW in drei überlappende Bereiche unterteilt:

  • I 148 ... 390 kHz
  • II 365 ... 960 kHz
  • III 665 ... 1615 kHz
Net weight (2.2 lb = 1 kg) 24 kg / 52 lb 13.8 oz (52.863 lb)
Price in first year of sale 755.00 RM !
Source of data Arlt's grosser Radiokatalog 1930 / Radiokatalog Band 1, Ernst Erb
Circuit diagram reference Lange + FS-Bestückungstabellen
Mentioned in Radio-Diehr, Berlin, 1928/1929 (Telefunken-Merkblatt 605 + 611)
Literature/Schematics (1) Telefunken Werkstattbuch (1927-1936)
Picture reference Eine Abbildung findet sich im Doppelband "Radio von gestern"
Documents regarding this model
  Serviceanleitung für den Telefunken 9 594 KB
