allegro stereo 301

allegro stereo 301; Telefunken (ID = 531975) Radio

allegro stereo 301; Telefunken (ID = 531976) Radio

allegro stereo 301; Telefunken (ID = 1951158) Radio

allegro stereo 301; Telefunken (ID = 1952047) Radio

allegro stereo 301; Telefunken (ID = 1952048) Radio

allegro stereo 301; Telefunken (ID = 1952049) Radio

allegro stereo 301; Telefunken (ID = 2087136) Radio

allegro stereo 301; Telefunken (ID = 2087137) Radio

allegro stereo 301; Telefunken (ID = 2087396) Radio

allegro stereo 301; Telefunken (ID = 2567094) Radio
allegro stereo 301; Telefunken (ID = 984437) Radio allegro stereo 301; Telefunken (ID = 423360) Radio
allegro stereo 301; Telefunken (ID = 1125310) Radio allegro stereo 301; Telefunken (ID = 2087394) Radio
Use red slider bar for more.
allegro stereo 301; Telefunken (ID = 984437) Radio
Telefunken: allegro stereo 301 [Radio] ID = 984437 933x384

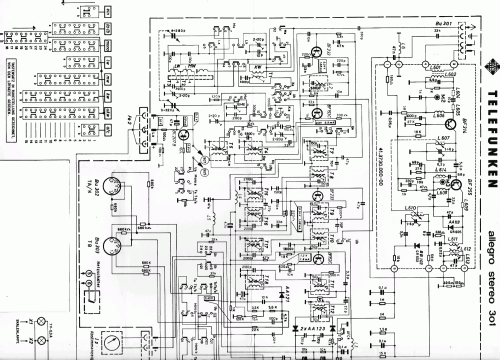

Select picture or schematic to display from thumbnails on the right and click for download.
For model allegro stereo 301, Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH:
Quelle: Report TELEFUNKEN-Gesamtprogramm 1970/71

Country:  Germany
Manufacturer / Brand:  Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
Year: 1971–1973 Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) 27:
Main principle Superheterodyne (common); ZF/IF 460/10700 kHz
Tuned circuits 6 AM circuit(s)     13 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 110-127; 220-240 Volt
Loudspeaker - This model requires external speaker(s).
Power out
from Radiomuseum.org Model: allegro stereo 301 - Telefunken Deutschland TFK,
Material Wooden case
Shape Book-shelf unit.
Dimensions (WHD) 550 x 140 x 220 mm / 21.7 x 5.5 x 8.7 inch
Notes

4-Band Stereo-Steuergerät Modell Telefunken allegro stereo 301.
2x7 Watt Sinus, 2x10 Watt Musik
LW, MW,, KW, UKW
AFC
Abstimmanzeige- & Stereoanzeige-Instrument
Anschlusswert: 33 VA
Gehäuseausführung:
Nußbaum-Dekor hell matt oder perlweiß lackiert
Technik:
27x Transistoren, 11x Dioden, 3x Gleichrichter, 1x Stabilisator


Info: Empfohlene Kombination
Plattenspieler - Telefunken musikus 509ZX
Tonband - Telefunken magnetophon M 230
Lautsprecher - Telefunken WB 50

Net weight (2.2 lb = 1 kg) 3.1 kg / 6 lb 13.3 oz (6.828 lb)
External source of data Erb
Source of data Handbuch VDRG 1971/1972
Literature/Schematics (1) -- Original-techn. papers.


All listed radios etc. from Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
Here you find 3449 models, 3033 with images and 2025 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
