Antennen-Anpaß-Messgerät Üwf 101/1

Antennen-Anpaß-Messgerät Üwf 101/1; Telefunken (ID = 442898) Equipment
Use red slider bar for more.
Antennen-Anpaß-Messgerät Üwf 101/1; Telefunken (ID = 442898) Equipment
Telefunken: Antennen-Anpaß-Messgerät Üwf 101/1 [Equipment] ID = 442898 933x700
Select picture or schematic to display from thumbnails on the right and click for download.
For model Antennen-Anpaß-Messgerät Üwf 101/1, Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH:

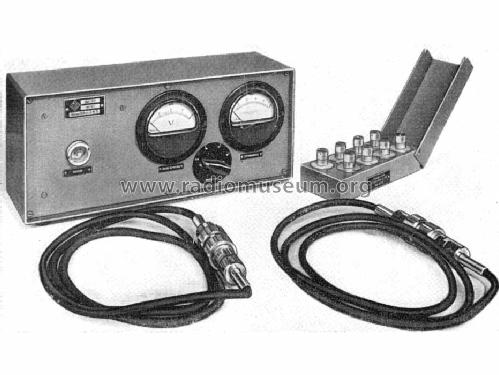

Antennen-Anpaß-Messgerät 60 Ohm Type Üwf101/1 mit Eichwiderständen.

Country:  Germany
Manufacturer / Brand:  Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
Year: 1954 ? Category: Service- or Lab Equipment
Wave bands Wave Bands given in the notes.
Details
Power type and voltage No Power needed
Loudspeaker - - No sound reproduction output.
Power out
from Radiomuseum.org Model: Antennen-Anpaß-Messgerät Üwf 101/1 - Telefunken Deutschland TFK,
Material Metal case
Dimensions (WHD) 375 x 170 x 110 mm / 14.8 x 6.7 x 4.3 inch
Notes Messgerät zur Ermittlung des Anpassungszustandes von Funksprechanlagen, deren Antennen und HF-Energie-Übertragungsleitungen. Betrieb mit Meßsender oder Steuersender mit Anschlußkasten Ms 142/1. Metalltransportkasten mit Anzeiger der Senderspannung 0...8 Volt und Anzeiger der Fehlanpassung. Eichkontrolle durch Eichwiderstände. Frequenzbereich 80/160 MHz.
Net weight (2.2 lb = 1 kg) 3.8 kg / 8 lb 5.9 oz (8.37 lb)
Literature/Schematics (1) -- Original-techn. papers.

Model page created by Geert Schulte. See "Data change" for further contributors.
