Arcophon 3

Arcophon 3; Telefunken (ID = 13743) Speaker-P Arcophon 3; Telefunken (ID = 428649) Speaker-P
Arcophon 3; Telefunken (ID = 13744) Speaker-P Arcophon 3; Telefunken (ID = 675476) Speaker-P
Arcophon 3; Telefunken (ID = 68499) Speaker-P Arcophon 3; Telefunken (ID = 737864) Speaker-P
Arcophon 3; Telefunken (ID = 68498) Speaker-P Arcophon 3; Telefunken (ID = 75262) Speaker-P
Arcophon 3; Telefunken (ID = 351295) Speaker-P Arcophon 3; Telefunken (ID = 428650) Speaker-P
Use red slider bar for more.
Arcophon 3; Telefunken (ID = 13743) Speaker-P

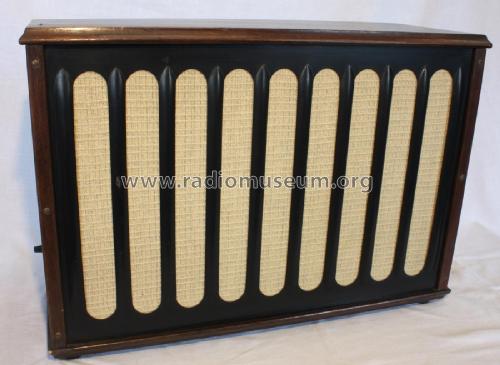

Telefunken: Arcophon 3 [Speaker-P] ID = 13743 800x533
Select picture or schematic to display from thumbnails on the right and click for download.
For model Arcophon 3, Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH:
This speaker was the creation of Dr. Arco of Telefunken, famous for a number of inventions of the time. It is of the moving magnet type, with the moving small pole driving a horizontal hyperbolic membrane. The speaker has a surprisingly good frequency response and it included a tone control capacitor.

Country:  Germany
Manufacturer / Brand:  Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
Year: 1926–1932 Category: Loudspeaker, headphone or earphone
Details
Power type and voltage No Power needed
Loudspeaker Magnetic loudspeaker (reed) generic.
Power out
from Radiomuseum.org Model: Arcophon 3 - Telefunken Deutschland TFK,
Material Wooden case
Dimensions (WHD) 480 x 330 x 190 mm / 18.9 x 13 x 7.5 inch
Notes Falzmembrane. Siehe auch Telefunken Sihaphon und Siemens Protos Rfl 4. Preis in Österreich ATS 115.-
Net weight (2.2 lb = 1 kg) 4.5 kg / 9 lb 14.6 oz (9.912 lb)
Price in first year of sale 68.00 RM
Collectors' prices
Source of data Radio-Diehr, Berlin, 1928/1929 / Radiokatalog Band 1, Ernst Erb
Mentioned in Katalog Radio-Zentrale Prohaska 1931/32 (!)
Picture reference Das Modell ist im «Radiokatalog» (Erb) abgebildet.


All listed radios etc. from Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
Here you find 3401 models, 2964 with images and 1956 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.







Forum contributions about this model
Telefunken: Arcophon 3
Threads: 1 | Posts: 4
Hits: 2014     Replies: 3
telefunken: 3; Arcophon
Andreas Dick
03.Feb.10
  1

Hallo liebe Kollegen,

weiß jemand wo ein Ersatzstoff oder ein ähnlicher Stoff für den Arcophon 3 Lautsprecher zu bekommen ist?

Mir ist wohl bewusst, dass es die Möglichkeit gibt neue Stoffe nach Vorgabe anfertigen zu lassen, aber in dem Fall sollte die Sache preislich halbwegs im Rahmen bleiben.

Gruß

Andreas Dick

Michael Seiffert
09.Feb.10
  2

Mein Tip dazu: Auf dem Trödelmarkt auf Suche gehen nach richtig alten Mänteln und Jacken. Es gibt Trödler, die haben noch solche alten Kleidungsstücke, meist dann sogar in größerer Auswahl. Der damals verwendete Futterstoff ist oft seideartig oder gar reine Seide und sehr dünn und kommt dem bei dem Modell verwendeten sehr nahe, die Farbe sollte natürlich auch stimmen. Wenn man fündig wird, ist der Kaufpreis für solch ein altes Stück meist nicht der rede wert.



M.S.

Konrad Birkner † 12.08.2014
09.Feb.10
  3

Die Arcophon-Lautsprecher mit dem glatten Stoff sind die einzigen mir bekannten Modelle unter allen Radios und Lautsprechern, deren Stoff sich noch nach über 70 Jahren leicht ersetzen ließ. Das letzte Mal gelang es mir noch vor wenigen Jahren (ca 2005).

Nach meiner Erfahrung verwendete man über die Jahre die gleichen Stoffe für Arcophon bzw Protos (bis auf Label identisch!).

Am besten ein Muster entnehmen, und zwar ein nicht gebleichtes, also hinter einem der Stege gewesenes Originalstück. Mit diesem Farbmuster in einem Stoffladen nach Futterstoff (Kunstseide) fragen.
Bisher bekam ich alle  benötigten Farben in verblüffender Ähnlichkeit: Weinrot, Gold und Grün. Gleiche Struktur, gleicher Glanz, gleiche Farbe.
Hier einBeispiel (das andere Modell ist dem Besitzer nicht so geglückt. Er hätte den Stoff erst bügeln müssen!). Ein weiteres Beispiel zeigt unterschiedliche Erhaltung bzw. mehr oder weniger geglückte Restaurierung.

Ich hoffe nur, dass diese Quellen nicht inzwischen versiegt sind

Viel Erfolg!



Andreas Dick
10.Feb.10
  4

Hallo,

mir hat unterdessen ein Mitglied einen ziemlich guten Ersatzstoff angeboten.

Vielen Dank für die guten Tipps und Angebote.

Viele Grüße

Andreas Dick


Telefunken: Arcophon 3
End of forum contributions about this model
