Bajazzo Sport 3591L

Bajazzo Sport 3591L; Telefunken (ID = 548951) Radio

Bajazzo Sport 3591L; Telefunken (ID = 548952) Radio

Bajazzo Sport 3591L; Telefunken (ID = 548714) Radio

Bajazzo Sport 3591L; Telefunken (ID = 548717) Radio

Bajazzo Sport 3591L; Telefunken (ID = 548718) Radio

Bajazzo Sport 3591L; Telefunken (ID = 548715) Radio

Bajazzo Sport 3591L; Telefunken (ID = 548716) Radio

Bajazzo Sport 3591L; Telefunken (ID = 548719) Radio

Bajazzo Sport 3591L; Telefunken (ID = 1896665) Radio

Bajazzo Sport 3591L; Telefunken (ID = 1897227) Radio
Bajazzo Sport 3591L; Telefunken (ID = 577449) Radio Bajazzo Sport 3591L; Telefunken (ID = 577444) Radio
Bajazzo Sport 3591L; Telefunken (ID = 577446) Radio Bajazzo Sport 3591L; Telefunken (ID = 577443) Radio
Bajazzo Sport 3591L; Telefunken (ID = 577445) Radio Bajazzo Sport 3591L; Telefunken (ID = 577447) Radio
Bajazzo Sport 3591L; Telefunken (ID = 577448) Radio Bajazzo Sport 3591L; Telefunken (ID = 577450) Radio
Bajazzo Sport 3591L; Telefunken (ID = 708794) Radio Bajazzo Sport 3591L; Telefunken (ID = 1500940) Radio
Use red slider bar for more.
Bajazzo Sport 3591L; Telefunken (ID = 577449) Radio
Telefunken: Bajazzo Sport 3591L [Radio] ID = 577449 861x700
Select picture or schematic to display from thumbnails on the right and click for download.
For model Bajazzo Sport 3591L, Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH:
Sammlung

Country:  Germany
Manufacturer / Brand:  Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
Year: 1964/1965 Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) 9: AF106 AF135 AF136 AF138 AF137 AC122 AC116 AC117 AC117
Main principle Superheterodyne (common); ZF/IF 460/10700 kHz
Tuned circuits 6 AM circuit(s)     10 FM circuit(s)
Wave bands Broadcast, Long Wave and FM or UHF.
Details
Power type and voltage Dry Batteries / 6 × 1,5 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
Power out 1 W (unknown quality)
from Radiomuseum.org Model: Bajazzo Sport 3591L - Telefunken Deutschland TFK,
Material Plastics (no bakelite or catalin)
Shape Portable set > 8 inch (also usable without mains)
Dimensions (WHD) 280 x 175 x 85 mm / 11 x 6.9 x 3.3 inch

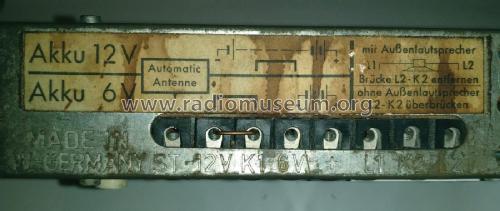

Notes Betrieb im Auto über Autohalterung (54,- DM) aus 6-V- oder 12-V-Autobatterie, dann Ausgangsleistung 2,3 W.
Paralleltype zum AEG Bajazzo Sport 3591L.
Net weight (2.2 lb = 1 kg) 2.8 kg / 6 lb 2.7 oz (6.167 lb)
Price in first year of sale 399.00 DM
Source of data Handbuch VDRG 1964/1965 / Radiokatalog Band 1, Ernst Erb
Mentioned in Funkschau
Literature/Schematics (1) -- Original-techn. papers.
Picture reference Das Modell ist im «Radiokatalog» (Erb) abgebildet.


All listed radios etc. from Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
Here you find 3470 models, 3039 with images and 2008 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.







Forum contributions about this model
Telefunken: Bajazzo Sport 3591L
Threads: 1 | Posts: 1
Hits: 367     Replies: 0
telefunken: Auf Bildern : KW statt LW
Jörg Holtzapfel
03.Oct.20
  1

In Beschreibung steht:

Wellenbereiche: Langwelle, Mittelwelle und UKW (FM).

Auf den Bildern sieht man aber (auschließlich?) KW.

Habe ein Radio, das infrage käme - finde bei meinem jedoch nirgendwo "3591L"
