Bajazzo TS201

Bajazzo TS201; Telefunken (ID = 15389) Radio

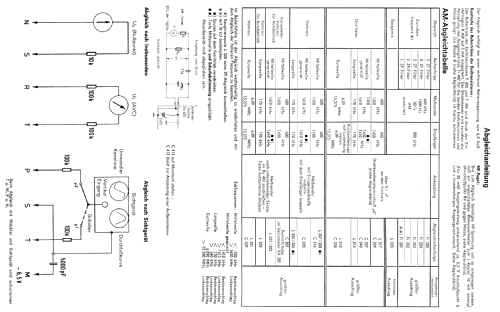

Bajazzo TS201; Telefunken (ID = 409790) Radio

Bajazzo TS201; Telefunken (ID = 409791) Radio

Bajazzo TS201; Telefunken (ID = 409793) Radio

Bajazzo TS201; Telefunken (ID = 409792) Radio

Bajazzo TS201; Telefunken (ID = 409806) Radio

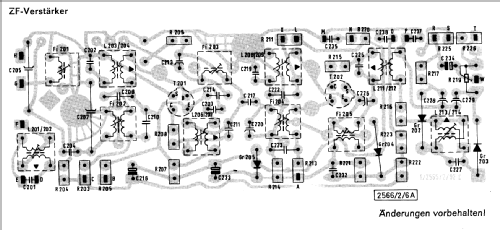

Bajazzo TS201; Telefunken (ID = 409808) Radio

Bajazzo TS201; Telefunken (ID = 409813) Radio

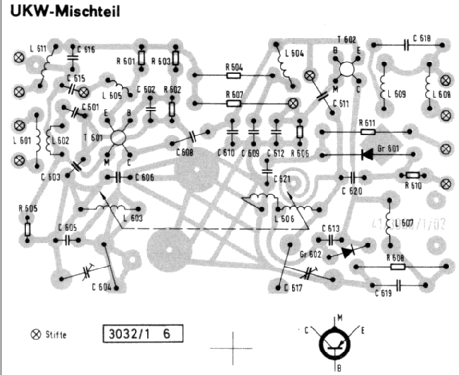

Bajazzo TS201; Telefunken (ID = 409814) Radio

Bajazzo TS201; Telefunken (ID = 59918) Radio
Bajazzo TS201; Telefunken (ID = 1312842) Radio Bajazzo TS201; Telefunken (ID = 1809046) Radio
Bajazzo TS201; Telefunken (ID = 284434) Radio Bajazzo TS201; Telefunken (ID = 284438) Radio
Bajazzo TS201; Telefunken (ID = 284437) Radio Bajazzo TS201; Telefunken (ID = 284435) Radio
Bajazzo TS201; Telefunken (ID = 284440) Radio Bajazzo TS201; Telefunken (ID = 297396) Radio
Bajazzo TS201; Telefunken (ID = 339116) Radio Bajazzo TS201; Telefunken (ID = 339118) Radio
Use red slider bar for more.
Bajazzo TS201; Telefunken (ID = 1312842) Radio

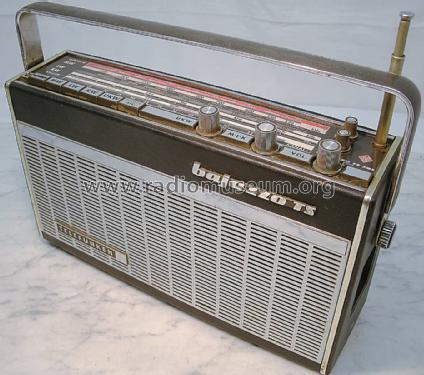

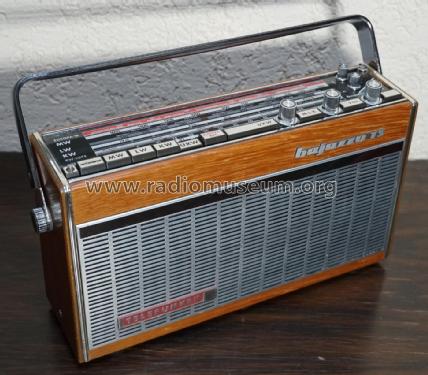

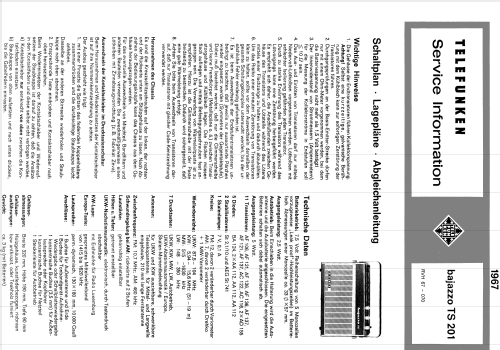

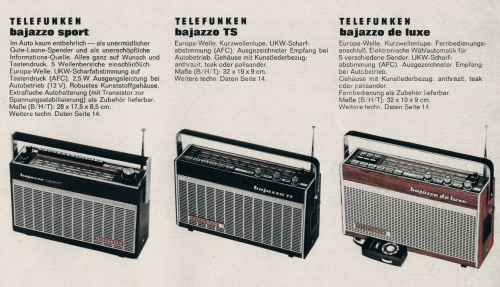

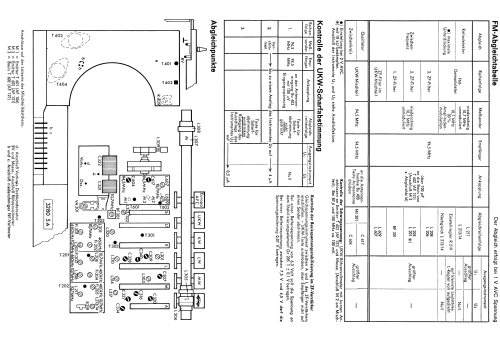

Telefunken: Bajazzo TS201 [Radio] ID = 1312842 933x825
Select picture or schematic to display from thumbnails on the right and click for download.
For model Bajazzo TS201, Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH

Country:  Germany
Manufacturer / Brand:  Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
Year: 1967–1970 Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) 11: AF106 AF121 AF136 AF136 AF137 AF121 AF137 AC122 AC116 AD155 AD155
Main principle Superhet with RF-stage; ZF/IF 460/1070 kHz
Tuned circuits 7 AM circuit(s)     12 FM circuit(s)
Wave bands Broadcast, (BC) Long Wave (LW), 2 x SW and FM or UHF.
Details
Power type and voltage Batteries / addl. power jack / 5 × 1,5 / 7,5 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
Power out 2.5 W (unknown quality)
from Radiomuseum.org Model: Bajazzo TS201 - Telefunken Deutschland TFK,
Material Special material, described in the notes.
Shape Portable set > 8 inch (also usable without mains)
Dimensions (WHD) 320 x 190 x 90 mm / 12.6 x 7.5 x 3.5 inch
Notes

LMKU; Bandspreizung, Abstimmung mit UKW-Knopf.
Skala für Europawelle 49 m; dazu Zeiger mit KML-Knopf auf Marke 49 m stellen.

Betrieb auch im Auto über Autohalterung aus 6-V- oder 12-V-Autobatterie, dann Ausgangsleistung = 5 W. Netzbetrieb mit zusätzlichem Netzteil möglich.

Holzgehäuse mit Bezug:
Kunstleder kaviargrau oder riobraun oder anthrazit,
oder Teak bzw. Palisander furniert.

Net weight (2.2 lb = 1 kg) 3 kg / 6 lb 9.7 oz (6.608 lb)
Collectors' prices
Source of data Handbuch VDRG 1967/1968 / Radiokatalog Band 1, Ernst Erb
Mentioned in Handbuch VDRG 1968/1969
Literature/Schematics (1) -- Original-techn. papers.


All listed radios etc. from Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
Here you find 3409 models, 2974 with images and 1961 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Telefunken: Bajazzo TS201
Threads: 1 | Posts: 2
Hits: 1982     Replies: 1
telefunken: TS201; Bajazzo
Rico Morgenstern
15.Mar.13
  1

Hallo, besitze dieses Bajazzo ,folgendes Problem.

Das Radio Brummt nur auf allen Wellen.

Hat vor zwei Wochen noch gut gespielt.

hat jemand eine Idee was das sein kann?

Kondensator entstufe??

mfg rico

Henning Oelkers
15.Mar.13
  2

Hallo, Herr Morgenstern,

aufgrund der sehr allgemeinen Fehlerangabe kann ich nur eines konstatieren: kaputt!

Gern will ich Ihnen helfen. Dazu sind folgende Maßnahmen bzw Angaben nötig:

- Das Gerät funktioniert bei Batteriebetrieb einwandfrei / gar nicht / brummt auch?

- Das Brummen ist unabhängig von der Stellung des Lautstärke - Höhen - Bassreglers?

- Das Brummen ist auch in Schalterstellung TA?

- Funktioniert die Skalenbeleuchtung ? ja / nein ? Helligkeit geringer / gleich / heller als bei Batteriebetrieb?

Je genauer Sie diese Prüfungen vornehmen, und Ihre Beobachtungen beschreiben, umso genauer kann der Fehler eingekreist werden.

VG H. Oelkers
