Caprice 101

Caprice 101; Telefunken (ID = 190663) Radio

Caprice 101; Telefunken (ID = 190664) Radio

Caprice 101; Telefunken (ID = 190665) Radio

Caprice 101; Telefunken (ID = 190668) Radio

Caprice 101; Telefunken (ID = 190669) Radio

Caprice 101; Telefunken (ID = 190670) Radio

Caprice 101; Telefunken (ID = 190671) Radio

Caprice 101; Telefunken (ID = 1592340) Radio

Caprice 101; Telefunken (ID = 190662) Radio

Caprice 101; Telefunken (ID = 1997183) Radio
Caprice 101; Telefunken (ID = 2266841) Radio Caprice 101; Telefunken (ID = 2266842) Radio
Caprice 101; Telefunken (ID = 2266839) Radio Caprice 101; Telefunken (ID = 2266844) Radio
Caprice 101; Telefunken (ID = 2266845) Radio Caprice 101; Telefunken (ID = 2266847) Radio
Caprice 101; Telefunken (ID = 2266848) Radio Caprice 101; Telefunken (ID = 712121) Radio
Caprice 101; Telefunken (ID = 38677) Radio Caprice 101; Telefunken (ID = 38679) Radio
Use red slider bar for more.
Caprice 101; Telefunken (ID = 2266841) Radio

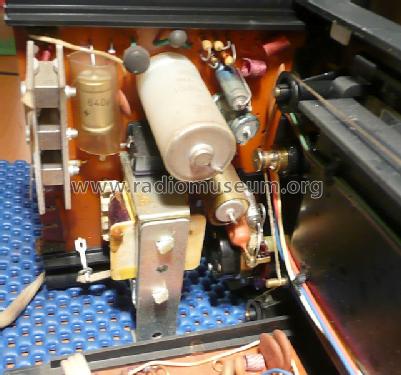

Telefunken: Caprice 101 [Radio] ID = 2266841 1219x704
Select picture or schematic to display from thumbnails on the right and click for download.
For model Caprice 101, Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH

Country:  Germany
Manufacturer / Brand:  Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
Year: 1968–1971 Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) 8: BF222 or. BF185 BF222 or. BF173 BF222 or. BF185 BF222 or. BF185 BC225 or. BC178 BC115 or. BC130 AC178 AC179 B30C450
Main principle Super-Heterodyne (Super in general); ZF/IF 460/10700 kHz
Tuned circuits 5 AM circuit(s)     7 FM circuit(s)
Wave bands Broadcast (BC) and FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 110-127; 220 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 10 cm = 3.9 inch
Power out 1.1 W (unknown quality)
from Radiomuseum.org Model: Caprice 101 - Telefunken Deutschland TFK,
Material Modern plastics (no Bakelite or Catalin)

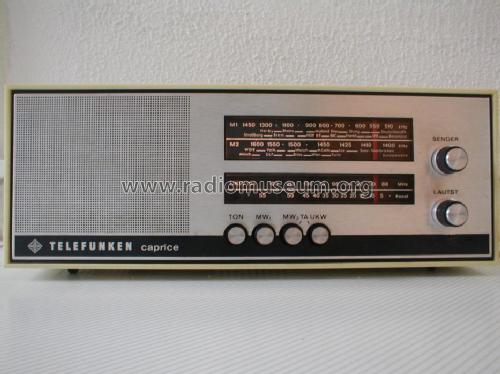

Shape Tablemodel with Push Buttons.
Dimensions (WHD) 370 x 140 x 120 mm / 14.6 x 5.5 x 4.7 inch
Notes

Gehäuse: weiss, rot oder Nussbaum hell matt.

MW-Bereich zweigeteilt:

  • MW1 510 ... 1450 kHz
  • MW2 1400 ... 1620 kHz (Europa-Band)

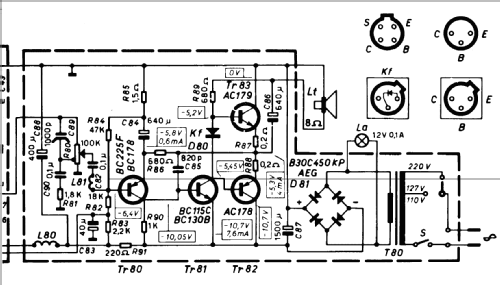

Die orig. Telefunken Service-Dokumentation zeigt die Bestückung wie oben gelistet.

Im Handbuch des Rundfunk- und Fernseh-Grosshandels (VDRG) Jg. 1968/69 und 1969/70 wird dagegen eine fehlerhafte Transistorbestückung mit 4x EL75, AC122, BC148, AC178 und AC179 genannt. Der Typ EL75 ist bislang nicht belegbar.

Der entsprechende Katalog des Jahrgangs 1970/71 führt dagegen keine Halbleiter-Bestückung mehr.

Siehe auch Caprice 105 mit FM-Bereich 88-108 MHz, einteiligem MW-Bereich und zusätzlicher AFC-Funktion.

Net weight (2.2 lb = 1 kg) 1.9 kg / 4 lb 3 oz (4.185 lb)
Collectors' prices
External source of data erb
Source of data Handbuch VDRG 1968/1969
Mentioned in Handbuch VDRG 1970/1971
Literature/Schematics (1) -- Original-techn. papers.
