• Year
  • 1973–1978
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 80805

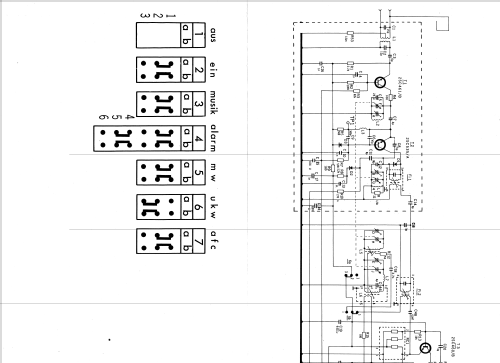

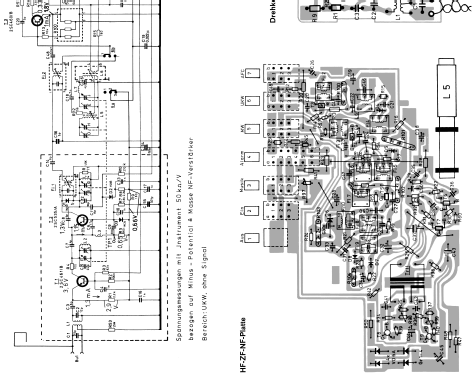

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Transistors
  • 9
  • Main principle
  • Superheterodyne (common); ZF/IF 460/10700 kHz
  • Tuned circuits
  • 6 AM circuit(s)     9 FM circuit(s)
  • Wave bands
  • Broadcast (BC) and FM or UHF.
  • Power type and voltage
  • Alternating Current supply (AC) / 110; 220 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
  • Power out
  • 2 W (unknown quality)
  • Material
  • Plastics (no bakelite or catalin)
  • from Radiomuseum.org

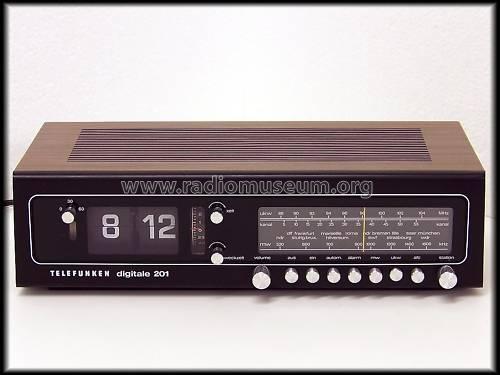

  • Model: Digitale 201 - Telefunken Deutschland TFK,
  • Shape
  • Tablemodel with Clock ((Alarm-) Clock Radio).
  • Dimensions (WHD)
  • 340 x 100 x 150 mm / 13.4 x 3.9 x 5.9 inch
  • Notes
  • Klappzahlen-Uhr. Gehäusefarben: nußbaum, perlweiß oder mattschwarz/silber.
  • Net weight (2.2 lb = 1 kg)
  • 2.3 kg / 5 lb 1.1 oz (5.066 lb)
  • Mentioned in
  • -- Original-techn. papers.
  • Author
  • Model page created by Hannes Wurnitsch. See "Data change" for further contributors.

 Collections | Museums | Literature

 Forum

Forum contributions about this model: Telefunken: Digitale 201

Threads: 2 | Posts: 3

Hola a todos.Tengo una telefunken digitale 201,comprada en portugal,fue muy manipulada,pero por fin la puse a funcionar gracias a los esquemas de esta fantastica organizacion.Pero hay un cable en el modulo de fm,por la parte trasera que hace un puente y no consiguo ubicarlo.Agradeceria una foto de esta parte,para ver donde va soldado.En las fotos que hay no se ve nada claro.Muchas gracias.



Domingo Iglesias-Carbajales, 07.Nov.22

Weitere Posts (2) zu diesem Thema.

Seit einiger Zeit steht bei mir ein Klappzahlenwecker auf dem Nachttisch, seit dem Film zum Murmeltiertag irgendwie kultig...

Die Uhrzeitbeleuchtung harrte schon seit langem der Reparatur, genau das Richtige für einen Regensamstag.

Dank dem Bild von Klemens Rohde hatte ich einen Anhaltspunkt, wie sich das Gehäuse öffnen lässt.

Nach Lösen der fünf markierten Schrauben lässt sich der Gehäusedeckel anheben und nach hinten kippen:

Zwei Schrauben halten das Klappuhrenmodul fest, von der Bodenseite her werden sie gelöst.

Um genug Platz zu haben, um das Uhrenmodul herauszuziehen, müssen der Netztransformator (zwei mit Pfeilen markierte Schrauben) und die Verbinderleiste (zwei mit Dreiecken markierte Schrauben) gelöst werden. Dann kann das Uhrmodul nach hinten heraus"gefädelt" werden.

Die Glimmlampe wird von einem Blechbügel gehalten, ein transparenter hitzebeständiger Schlauch isoliert die Glimmlampe gegen das Chassis. Mit etwas Mühe konnte die defekte Glimmlampe herausgezogen werden.
Die defekte Glimmlampe wird abgelötet und die neue mit 6 mm Durchmesser unter Belassen des Schutzwiderstands 150 kOhm eingelötet. Bei beiden Isolierschläuche müssen danach wieder ganz nach vorn zur Glimmlampe geschoben werden, dass kein Kurzschluss entsteht. Zuletzt wird der transparente Isolierschlauch wieder übergeschoben.

Nach einem Testlauf, bei dem das Lämpchen leuchtet, wird das Gerät wieder zusammengebaut und zuletzt werden dir Knöpfe wieder angesteckt.

Das Uhrmodul konnte ich am besten festschrauben, indem ich das Gerät auf die linke Schmalseite gestellt habe.

Hope this helps, lieber Gruss
Martin





Martin Bösch, 01.Oct.22
