- Country
- Germany
- Manufacturer / Brand
- Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
- Year
- 1976
- Category
- Commercial Receiver (may include amateur bands)
- Radiomuseum.org ID
- 74796
Click on the schematic thumbnail to request the schematic as a free document.
- Number of Transistors
- Semiconductors present.
- Semiconductors
- Main principle
- Superhet, double/triple conversion; ZF/IF 42200/200 kHz
- Wave bands
- Wave Bands given in the notes.
- Power type and voltage
- Alternating Current supply (AC) / 110/220 Volt
- Loudspeaker
- Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 8 cm = 3.1 inch
- Power out
- 0.5 W (unknown quality)
- Material
- Metal case
- from Radiomuseum.org

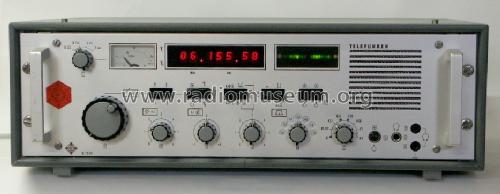

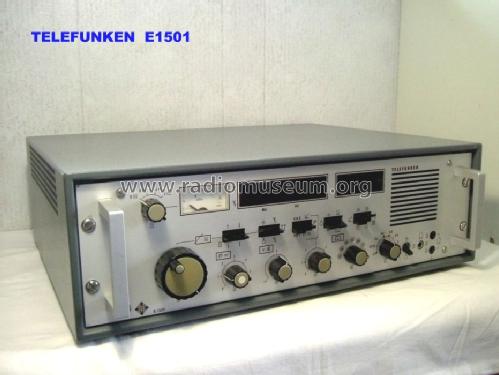

- Model: E 1501 - Telefunken Deutschland TFK,
- Shape
- Rack
- Dimensions (WHD)
- 544 x 160 x 400 mm / 21.4 x 6.3 x 15.7 inch
- Notes
- coverage 10 - 30000 kHz; A1/A2/A3(AM), A3J/A3H/A3A(LSB/USB), A3B(ISB, optional), A7B/F1/F4(RTTY/FAX, optional); antenna diversity optional. Desktop cabinet available.
- Net weight (2.2 lb = 1 kg)
- 17 kg / 37 lb 7.1 oz (37.445 lb)
- Mentioned in
- -- Original-techn. papers.
- Literature/Schematics (1)
- Funkschau (26/1976, S. 1144 / Military Defence Expo in Wiesbaden)
- Author
- Model page created by Martin Bösch. See "Data change" for further contributors.
- Other Models
-
Here you find 3555 models, 3140 with images and 2108 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
Collections
The model is part of the collections of the following members.
Museums
The model can be seen in the following museums.
Forum contributions about this model: Telefunken: E 1501
Threads: 1 | Posts: 1

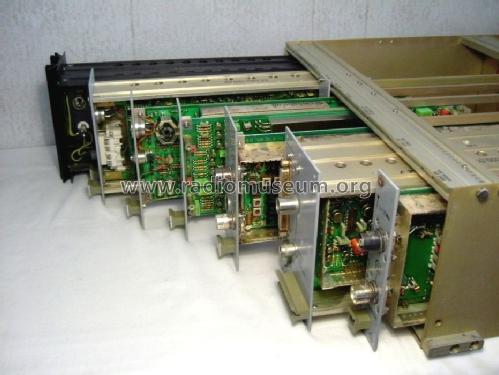

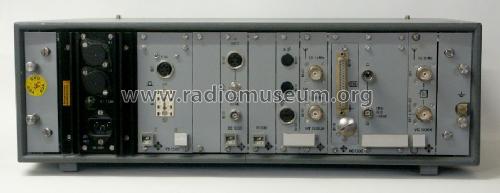

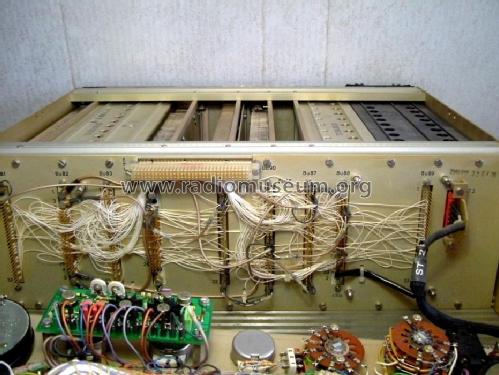

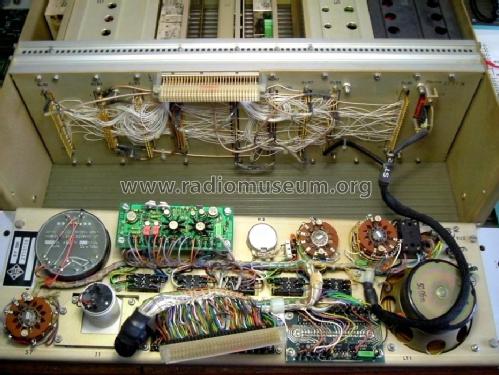

Zum Allwellenempfänger E1500 / E1501 von Telefunken wurden verschiedene Zusatzmodule entwickelt, die Geräte unterscheiden sich je nach verbauten Moduln in ihrer Ausstattung, so dass sich vor dem Kauf ein Blick auf die Rückseite lohnt:

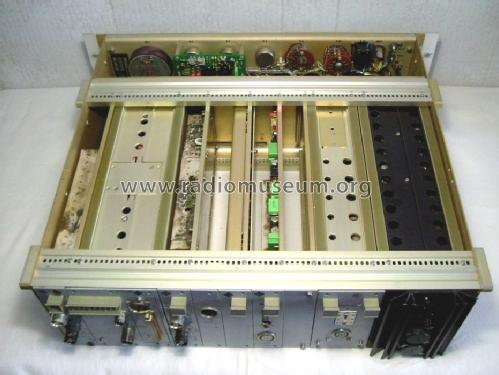

Grundgerät:
HT 1510 LH: HF - Teil
mit optionalem Breitbandausgang 10,7 MHz und 525 kHz

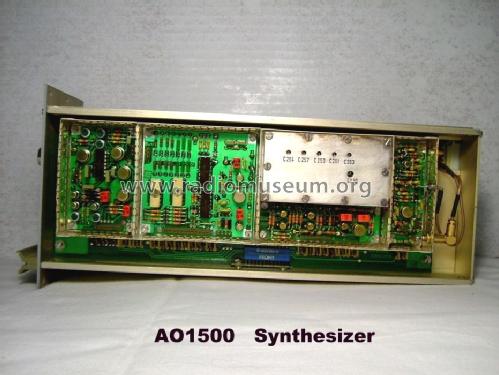

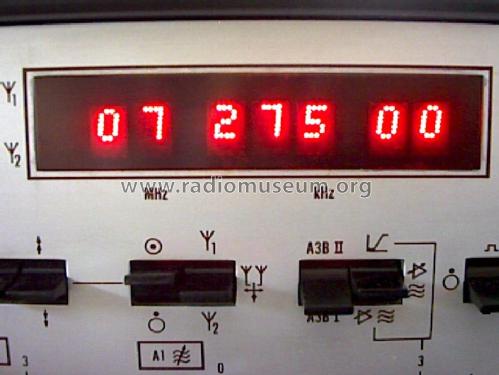

AO 1500: Synthesizer
mit einer 5,4 V Quecksilber - Batterie zum Speichererhalt der letzten Arbeitsfrequenz - Vorsicht: zum Lagern entfernen, da Auslaufgefahr;
Es ist ein Master - Slavebetrieb möglich, indem ein E1501 von einem zweiten E1501 ferngesteuert wird, hierzu sind die 32-poligen Buchsen zu verbinden, beim steuernden Gerät (Master) müssen die Anschlüsse 13 und 15 verbunden werden, beim kommandierten Gerät darf die Betätigung der Abstimmung keine Auswirkung auf die Frequenzanzeige mehr haben.
Schaltbarer Eingang für externes 2 MHz-Frequenznormal, Vorsicht: falls umgeschaltet und kein externes Frequenznormal vorhanden, ist der Empfänger nicht abstimmbar!

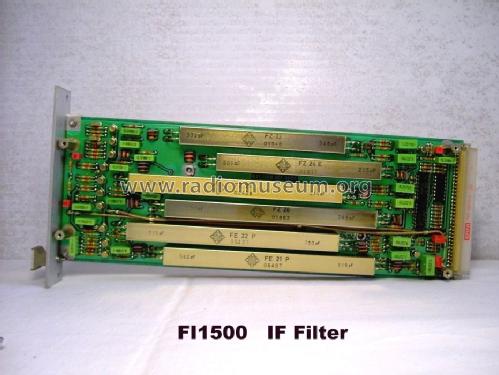

FI 1510: ZF-Filterbaugruppe

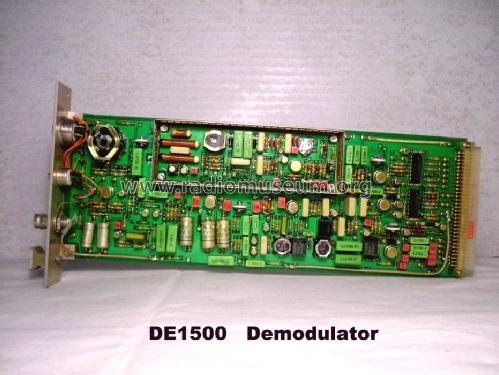

DE 1500: Demodulator
mit Pegeleinsteller für 600 Ohm - NF-Ausgang

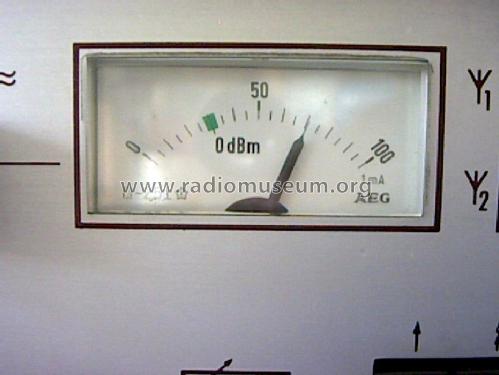

BF 1501: Bedienfeld

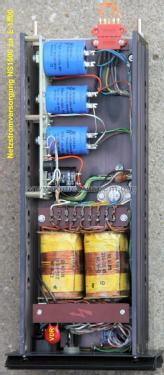

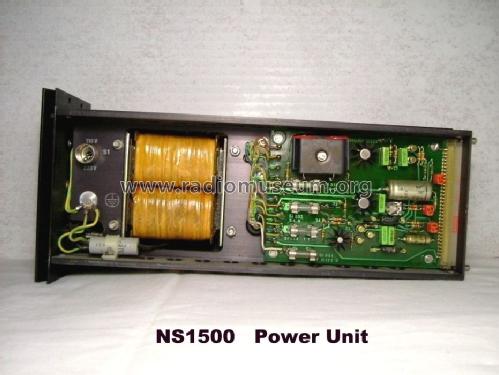

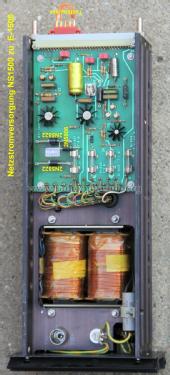

NS 1500: Netzstromversorgung
BS 1500: Batteriestromversorgung, alternativ
Zusatzmodule

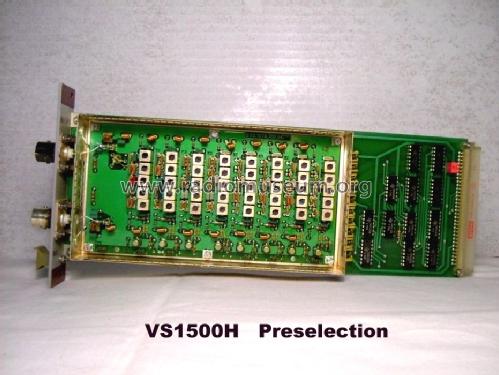

VS 1500H: Automatische Vorselektion, der Ausgang wird mit dem Antenneneingang 1,6 - 30 MHz verbunden; automatische Umschaltung zwischen den Teilbereichen 1,6 / 2,3 / 3,3 / 5,2 / 7,3 / 12,3 / 17,3 / 22,3 / 30 MHz. Die untere Buchse ist mittels Kabel mit der 1,6-30 MHz Antennenbuchse des HT 1510 zu verbinden.

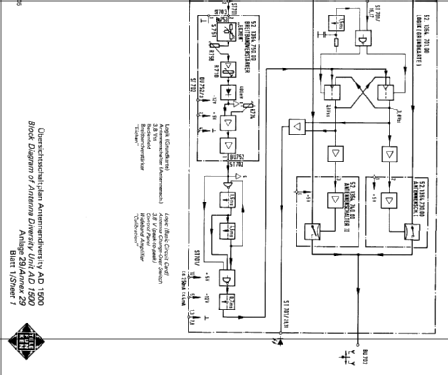

AD 1500: Antennendiversity
Verweilzeit 15 ms auf Antenne mit ungenüg. Signalpegel, Umschaltzeit < 50 usec.
Anschluss der Antennen an die obere und untere Buchse. Weiterleitung von der mittleren Buchse an den jeweiligen Antenneneingang von HT 1510LH
Es kann nur entweder der Antennendiversityzusatz AD1500 oder die Vorselektion VS 1500H eingesetzt werden!
zweiter DE 1500: ISB - Demodulator (für Betrieb A3B (ISB-Telephonie) und A7B (ISB-Telegraphie));
Baugruppe muss zum ISB-Empfang zweimal im Gerät vorhanden sein

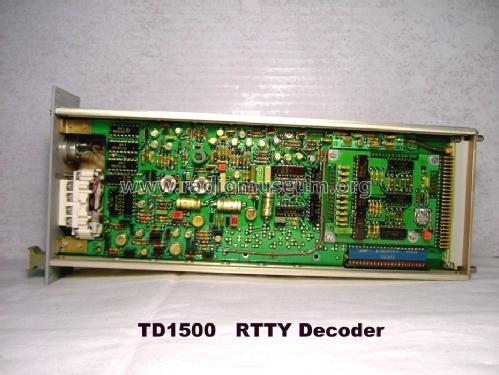

TD 1510: Telegrafie - Demodulator (für Betrieb F1 (Fernschreiben, 2 Freq.-Umtastung), F4 (Faksimile, 4 Freq.-Umtastung) und F6A (4 Frequenz - Umtastung Kanal A)),

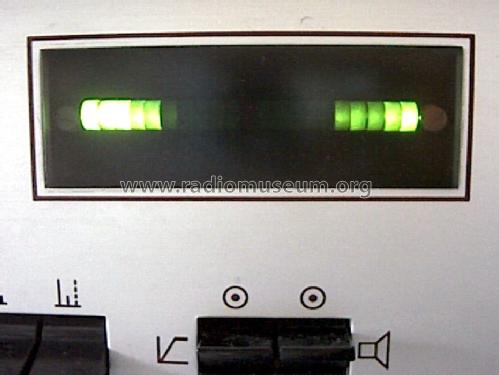

an der LED-Zeile kann Trägermitte und Frequenzablage des Signals ermittelt werden, die Sichtanzeige ist nur in Betrieb, wenn TD 1510 eingebaut ist.
Filteroptionen (alle ZF 200 kHz)
FZ 230: 0,1 kHz
FZ 231: 0,15 kHz
FZ 241: 0,3 kHz
FZ 250: 0,6 kHz
FZ 260: 1,5 kHz
FZ 261: 1,0 kHz
FZ 271: 3,0 kHz
FZ 281: 6,0 kHz
FE 223: + 3,0 kHz USB
FE 213: - 3,0 kHz LSB
Martin Bösch, 01.Jul.11
