HiFi-Tonadapter FAD 4

HiFi-Tonadapter FAD 4; Telefunken (ID = 1339939) mod-past25

HiFi-Tonadapter FAD 4; Telefunken (ID = 1339940) mod-past25

HiFi-Tonadapter FAD 4; Telefunken (ID = 1339941) mod-past25

HiFi-Tonadapter FAD 4; Telefunken (ID = 1339942) mod-past25

HiFi-Tonadapter FAD 4; Telefunken (ID = 1339943) mod-past25

HiFi-Tonadapter FAD 4; Telefunken (ID = 1339944) mod-past25

HiFi-Tonadapter FAD 4; Telefunken (ID = 1339945) mod-past25

HiFi-Tonadapter FAD 4; Telefunken (ID = 1339946) mod-past25
HiFi-Tonadapter FAD 4; Telefunken (ID = 1339630) mod-past25 HiFi-Tonadapter FAD 4; Telefunken (ID = 1339632) mod-past25
HiFi-Tonadapter FAD 4; Telefunken (ID = 1339633) mod-past25 HiFi-Tonadapter FAD 4; Telefunken (ID = 1339635) mod-past25
Use red slider bar for more.
HiFi-Tonadapter FAD 4; Telefunken (ID = 1339630) mod-past25
Telefunken: HiFi-Tonadapter FAD 4 [mod-past25] ID = 1339630 933x760
Select picture or schematic to display from thumbnails on the right and click for download.
For model HiFi-Tonadapter FAD 4, Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH

Country:  Germany
Manufacturer / Brand:  Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
Year: 1970 ?? Category: Radio module post 1925 (not a part, not a key)
Wave bands - without
Details
Power type and voltage No Power needed
Loudspeaker - For headphones or amp.
Power out
from Radiomuseum.org Model: HiFi-Tonadapter FAD 4 - Telefunken Deutschland TFK,
Material Various materials
Shape Chassis only or for «building in»
Notes

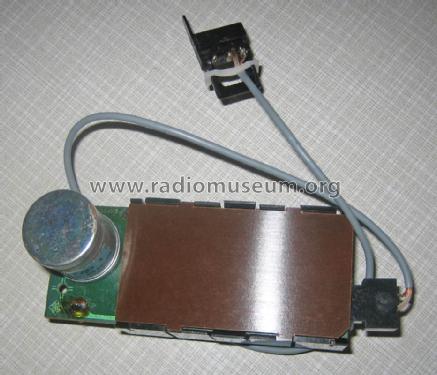

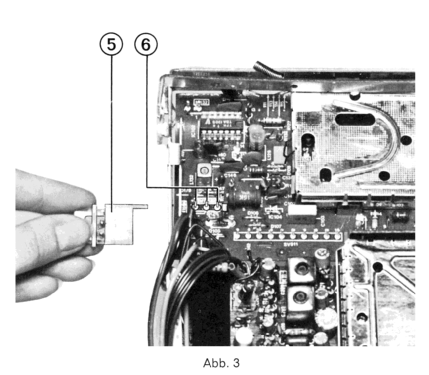

Fernsehton-Anschluss mit 5-poliger DIN-Buchse zwecks Tonbandaufnahme des Fernseh-Tons. Wird an die Rückwand von TV-Geräten montiert. Dieser Nachrüstsatz ist geeignet für Fernsehgeräte, bei denen 1 Pol des Lichtnetzes am Geräte-Chassis liegt. Bei diesem Nachrüstsatz ist die Ton-Ausgangs-Buchse galvanisch (durch einen Tonfrequenz-Übertrager) vom TV-Geräte-Chassis getrennt. PIN-Belegung der DIN-Buchse: PIN 1+4: Pegel low für Tonband-Aufnahme; PIN 3+5: Pegel high zum Anschluss z.B. an die Stereoanlage; PIN 2: NF-Masse (hat keine galvanische Verbindung mit dem Chassis des TV-Gerätes).

Model page created by Heiko zur Mühlen. See "Data change" for further contributors.
