• Country
• Germany

• Manufacturer / Brand
• Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH

• Year
• 1970–1972

• Category
• Sound/Video Recorder and/or Player

• Radiomuseum.org ID
• 28471

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 6

• Semiconductors
• 2SB186 2SB186 2SB186 2SB22 2SB22 2SB495

• Main principle
• Audio-Amplification

• Wave bands
• - without

• Details
• Cassette-Recorder or -Player

• Power type and voltage
• Batteries / addl. power jack / C: 4 x 1.5 / 6 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)

• Power out
• 0.4 W (unknown quality)

• Material
• Plastics (no bakelite or catalin)

• from Radiomuseum.org

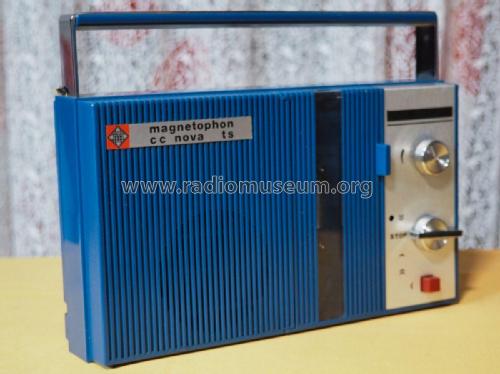

• Model: magnetophon cc-nova TS - Telefunken Deutschland TFK,

• Shape
• Portable set > 8 inch (also usable without mains)

• Dimensions (WHD)
• 230 x 145 x 70 mm / 9.1 x 5.7 x 2.8 inch

• Notes

• Übertragungsbereich nach DIN 45 511: 100-7000 Hz, Löschen und Vormagnetisierung (Bias) mit Gleichstrom, Geräuschspannungsabstand ≥ 40 dB, Gleichlaufschwankungen ≤ ± 0,4%

  Betrieb mit dryfit-PC-Akku oder mit zusätzlichem Netzteil Telefunken 4000 oder 4000 Universal möglich.

  Das Handbuch RFP 1970/71 gibt 5 Transistoren an.

• Net weight (2.2 lb = 1 kg)
• 1.2 kg / 2 lb 10.3 oz (2.643 lb)

• External source of data
• Erb

• Source of data
• Handbuch VDRG 1971/1972

• Mentioned in
• - - Manufacturers Literature (Telefunken Report 1970/71 und 1971/72)

• Literature/Schematics (1)
• Handbuch RFP 1970/71 S.484

• Literature/Schematics (2)
• -- Original-techn. papers.
