Magnetophon M5B Mono

Magnetophon M5B Mono; Telefunken (ID = 2006555) R-Player

Magnetophon M5B Mono; Telefunken (ID = 2006556) R-Player

Magnetophon M5B Mono; Telefunken (ID = 2006557) R-Player

Magnetophon M5B Mono; Telefunken (ID = 2006558) R-Player

Magnetophon M5B Mono; Telefunken (ID = 2006559) R-Player

Magnetophon M5B Mono; Telefunken (ID = 2007159) R-Player

Magnetophon M5B Mono; Telefunken (ID = 2007160) R-Player

Magnetophon M5B Mono; Telefunken (ID = 2007161) R-Player

Magnetophon M5B Mono; Telefunken (ID = 2007162) R-Player

Magnetophon M5B Mono; Telefunken (ID = 2007163) R-Player
Magnetophon M5B Mono; Telefunken (ID = 2014045) R-Player
Use red slider bar for more.
Magnetophon M5B Mono; Telefunken (ID = 2014045) R-Player
Telefunken: Magnetophon M5B Mono [R-Player] ID = 2014045 1400x1126

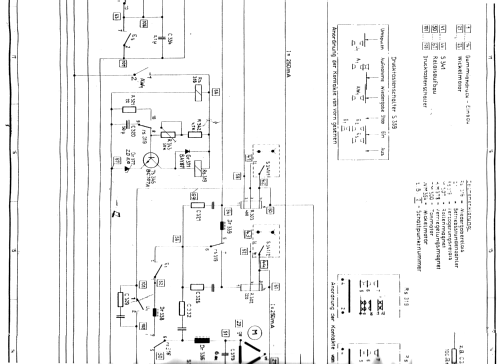

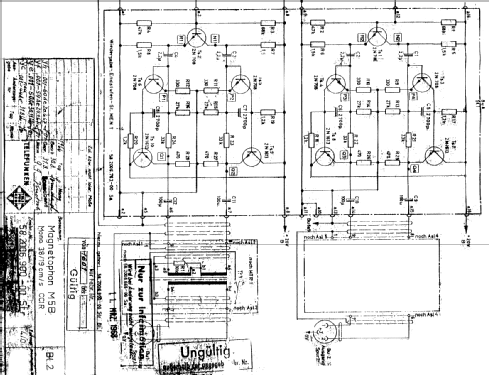

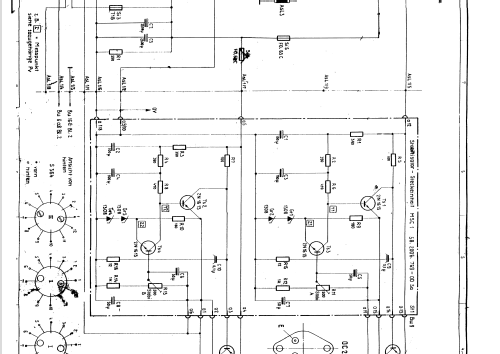

Select picture or schematic to display from thumbnails on the right and click for download.
For model Magnetophon M5B Mono, Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH:
Gerät steht im Radiomuseum Köln

Country:  Germany
Manufacturer / Brand:  Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
Year: 1966 Category: Sound/Video Recorder and/or Player
Semiconductors (the count is only for transistors) 34:
Main principle Audio-Amplification
Wave bands - without
Details Tape Recorder
Power type and voltage Alternating Current supply (AC)
Loudspeaker - For headphones or amp.
Power out
from Radiomuseum.org Model: Magnetophon M5B Mono - Telefunken Deutschland TFK,
Material Metal case
Shape Tablemodel, with any shape - general.
Dimensions (WHD) 565 x 365 x 505 mm / 22.2 x 14.4 x 19.9 inch
Notes

Studio-Tonbandgerät in Holzkoffer. Zwei Motoren (Synchronmotor und Spezialwickelmotor), Bandgeschwindigkeiten 19 und 38 cm/s, 1/4" Stereo, deutsche Schichtlage. Betrieb mit freitragenden Wickeln oder Spulen (Ø max.30cm), Umspulgeschwindigkeit regelbar.
Kopfträger (auf Basis der AEG K9/T9) mit eingebauter Bandschere.
Frequenzgang 40Hz-15kHz ±2dB bei 38cm/s, symmetrischer Eingang (5kΩ) und Ausgang (40Ω).
Auch als Chassis bzw. Voll- oder Halbspur-Ausführung (auch mit Pilotton) erhältlich. Bei Bildern bitte Varianten beachten und allenfalls diese vorher anlegen.
Nachfolger des M5A, Vorgänger des M5C.

Mentioned in -- Original-techn. papers.

Model page created by Heiko zur Mühlen. See "Data change" for further contributors.
