• Pays
• Allemagne

• Fabricant / Marque
• Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH

• Année
• 1975/1976

• Catégorie
• Enrégistreur et/ou reproducteur son/video

• Radiomuseum.org ID
• 134504

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de transistors
• 17

• Semi-conducteurs
• 2SC693 2SC536 2SB405

• Principe général
• Amplification audio

• Gammes d'ondes
• - sans

• Particularités
• Magnétophone à cassettes

• Tension / type courant
• Alimentation Courant Alternatif (CA) / 110; 220 Volt

• Haut-parleur
• - Pour casque ou amplificateur BF

• Matière
• Plastique moderne (pas de bakélite, ni de catalin)

• De Radiomuseum.org

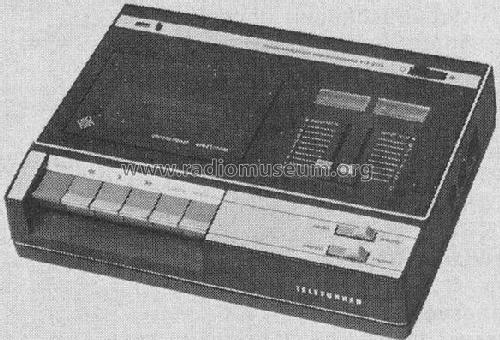

• Modèle: Magnetophon M Stereosound TD 201/Ska, E-Nr. 340053 714/744 - Telefunken Deutschland TFK,

• Forme
• Modèle de table avec boutons poussoirs.

• Dimensions (LHP)
• 270 x 75 x 210 mm / 10.6 x 3 x 8.3 inch

• Remarques

• Telefunken Cassetten-Recorder Magnetophon Stereosound TD201.
  Übertragungsbereich: 40···10000 Hz mit Fe₂O₃-Band, 40···12000 Hz mit CrO₂-Band; abschaltbare Aussteuerungsautomatik.

  Transistoren jeweils 1x pro Typ gelistet. 2 Transistoren der Motorregelung sind nicht erfasst.

  Das Modell existiert in 2 Versionen des Netzanschlusses, Einzelheiten siehe Schaltplan:

  • TD201 E-Nr. 340053 714, Trafo umschaltbar für 110 und 220 V
  • TD201/Ska E-Nr. 340053 744, Trafo nur für 220 V, für Skandinavien.

• Source
• Handbuch VDRG 1975/1976

• Littérature
• -- Original-techn. papers. (Telefunken Service-Information)

• Auteur
• Modèle crée par Bernd P. Kieck. Voir les propositions de modification pour les contributeurs supplémentaires.

• D'autres Modèles

• Vous pourrez trouver sous ce lien 3617 modèles d'appareils, 3207 avec des images et 2156 avec des schémas.
  Tous les appareils de Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
