• Country
• Germany

• Manufacturer / Brand
• Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH

• Year
• 1970–1973

• Category
• Sound/Video Recorder and/or Player

• Radiomuseum.org ID
• 28520

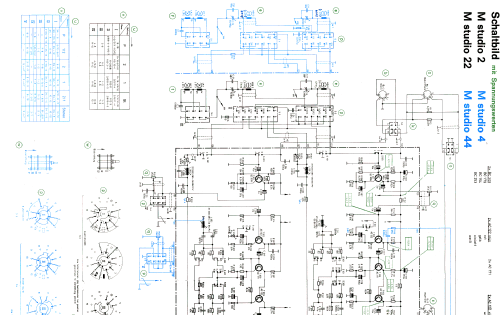

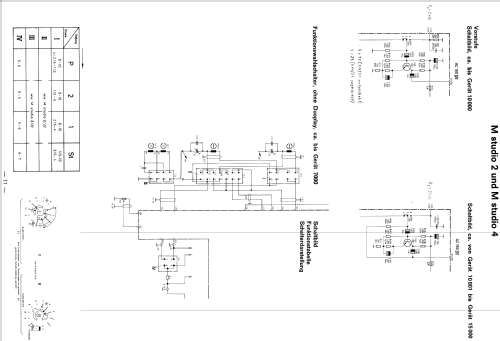

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 12

• Semiconductors
• BC179 or. BC309 AC122 AC171 AC124 AC124 BT5F B30C600

• Main principle
• Audio-Amplification

• Wave bands
• - without

• Details
• Tape Recorder

• Power type and voltage
• Alternating Current supply (AC) / 60 Hz. 117 V; 50 Hz. 110; 127; 240 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical

• Power out
• 3 W (unknown quality)

• Material
• Wooden case

• from Radiomuseum.org

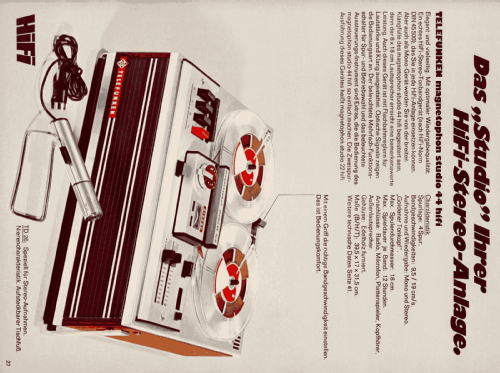

• Model: Magnetophon Studio 44 HiFi - Telefunken Deutschland TFK,

• Shape
• Tablemodel, low profile (big size).

• Dimensions (WHD)
• 395 x 160 x 310 mm / 15.6 x 6.3 x 12.2 inch

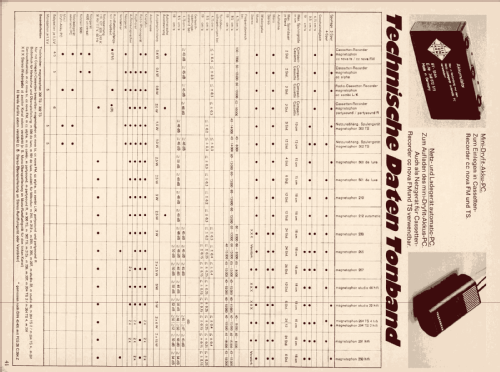

• Notes

• Vierspur-Stereo.
  Bandgeschwindigkeiten: 9,5/19 cm/s;
  Spulen-Ø: 18 cm;
  Übertragungsbereich bei
  19 cm/sec: 40 - 16000 Hz.
  9.5 cm/sec: 40 - 14000 Hz

  ---

  Netztrafo und Motor sind ein Bauteil zusammen mit dem Spannungswähler und 6 Sicherungshaltern.
  2 Sicherungen primär 315 mA
  2 Sicherungen sekundär 0,8 A; mit jeweils 2 Haltern für 50 Hz oder 60Hz
  Es gibt einen Ersatzmotor von Telefunken.

  ---



• Net weight (2.2 lb = 1 kg)
• 9.5 kg / 20 lb 14.8 oz (20.925 lb)

• External source of data
• Erb

• Source of data
• Handbuch VDRG 1970/1971

• Mentioned in

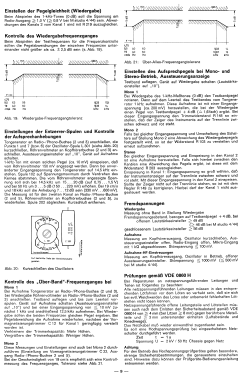

• -- Original-techn. papers. (Original Telefunken Service Information)
