Telefunken: Main E517S / T9K39 [Receiver-C] ID = 242392 600x365

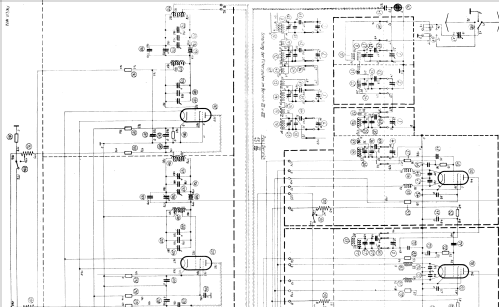

Select picture or schematic to display from thumbnails on the right and click for download.
For model Main E517S / T9K39, Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH:
Radio Museum of Vladimir Shapkin, Moscow, Russia

Country:  Germany
Manufacturer / Brand:  Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
Year: 1939–1944 perfect model Category: Commercial Receiver (may include amateur bands)
Valves / Tubes 10: RV12P2000 RV12P2001
Main principle Superhet with RF-stage; ZF/IF 1875 kHz
Tuned circuits 9 AM circuit(s)
Wave bands Short Wave (SW only)
Details
Power type and voltage Line / Batteries (any type)
Loudspeaker - For headphones or amp.
Power out
from Radiomuseum.org Model: Main E517S / T9K39 - Telefunken Deutschland TFK,
Material Metal case
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 550 x 295 x 330 mm / 21.7 x 11.6 x 13 inch
Notes

Wehrmachtgerät, hauptsächlich auf Schiffen und U-Booten der Kriegsmarine in Verwendung. 1,5 bis 25,5 MHz in acht Bereichen, Projektionsskala, regelbares Quarzfilter, A1/A3-Betrieb.
Bester Empfänger je gebaut?

Net weight (2.2 lb = 1 kg) 45 kg / 99 lb 1.9 oz (99.119 lb)
Mentioned in Fritz Trenkle, Die deutschen Nachrichtenanlagen bis 1945, Band 2

Model page created by a member from D. See "Data change" for further contributors.



All listed radios etc. from Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
Here you find 3352 models, 2912 with images and 1930 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.





Forum contributions about this model
Telefunken: Main E517S / T9K39
Threads: 1 | Posts: 1
Hits: 1202     Replies: 0
telefunken: E517S / T9K39; Main
Rüdiger Walz
17.Jun.15
  1

Zu diesem Gerät gibt es nun eine detailierte Analyse in der Schriftenreihe zur Funkgeschichte Band 21, Herausgegeben von der GFGF e.V. :

Hochleistungs-Marine-Empfänger der deutschen Wehrmacht - Der E 517 S - T9K39 von Wolfgang-D. Schröer

erschienen im Funkverlag Bernhard Hein,  30,- € , 210 Seiten DIN A4, 250 meist farbige Abbildungen.

Wer die elektronischen Veröffentlichungen von Wolfgang Schröer z.B.über den E52 Köln kennt, weiß, dass er auf hohem Niveau diese Geräte bis zur letzten Baugruppe zerlegt hat, diese fotografiert und in seinen Texten ihre Funktion anhand der Teilschaltpläne genau erklärt. Hinzu kommen wertvolle Restaurationshinweise.

Ich muß sagen, eine solche Arbeit nun als Buch in der Hand zu halten ist noch wesentlich eindrucksvoller. Vor allem Lesbarkeit und Übersichlichkeit haben wesentlich gewonnen.

Meines Erachtens für Interessenten an solchen Hochleistungsempfängern ein Muss !

Rüdiger Walz
