Match II (2) 8 Trans.

Match II ; Telefunken (ID = 27235) Radio Match II ; Telefunken (ID = 108831) Radio
Use red slider bar for more.
Match II ; Telefunken (ID = 27235) Radio
Telefunken: Match II [Radio] ID = 27235 600x303
Select picture or schematic to display from thumbnails on the right and click for download.
For model Match II (2) 8 Trans., Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH

Country:  Germany
Manufacturer / Brand:  Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
Year: 1965/1966 Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) 8: AF117 AF117 AF117 AC127 AC132 OC72 OC75 OC75
Main principle Superheterodyne (common); ZF/IF 460 kHz
Tuned circuits 5 AM circuit(s)
Wave bands Broadcast only (MW).
Details
Power type and voltage Dry Batteries / 4 × 1,5 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 6 cm = 2.4 inch
Power out 0.15 W (unknown quality)
from Radiomuseum.org Model: Match II [8 Trans.] - Telefunken Deutschland TFK,
Material Plastics (no bakelite or catalin)
Shape Very small Portable or Pocket-Set (Handheld) < 8 inch.
Dimensions (WHD) 165 x 38 x 62 mm / 6.5 x 1.5 x 2.4 inch
Notes

Transistoren lt. VDRG-Handbuch. Siehe auch eine zweite Ausführung Match II mit 7 Transistoren gemäss Schaltplan. Möglicherweise irrt der Katalog bei diesem Modell hier. Als Nachschlagewerk führen wir aber beide! Wäre interessant zu wissen, ob es in einer Sammlung auftaucht.

Net weight (2.2 lb = 1 kg) 0.3 kg / 0 lb 10.6 oz (0.661 lb)
Source of data Handbuch VDRG 1965/1966 / Radiokatalog Band 1, Ernst Erb


All listed radios etc. from Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
Here you find 3471 models, 3040 with images and 2008 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Telefunken: Match II
Threads: 1 | Posts: 4
Hits: 1758     Replies: 3
telefunken: II (2); Match
Günther Stabe † 19.8.20
10.Jan.08
  1 (gelöscht)
Bernd P. Kieck
10.Jan.08
  2

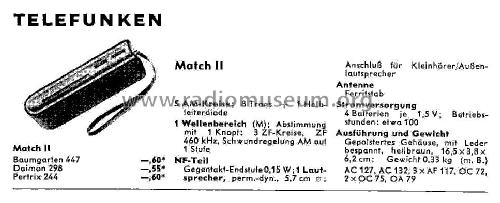

Das Match II ist mit den Daten die im "Handbuch des Rundfunk- und Fernseh-Grosshandels 1965/66" angelegt worden. Hier der Beleg:

Solange nur diese eine belegbare Quelle vorhanden ist, müssen wir die Daten unkommentiert auf dem Modellblatt übernehmen. Findet sich eine weitere belegbare Quelle die etwas anderes aussagt, wird dies in den Bemerkungen angeführt.

Zur Reihenfolge der Transistoren: Sie sollten - analog zu den Röhrenbestückungen - von der Antenne zum Lautsprecher und dem Netzteil aufgeführt werden. Bei der Vielzahl der verwendeten Transistoren und der im Gegensatz zu den Röhren vergleichsweisen mageren Datendokumentation, ist das aber nicht immer möglich - wir richten uns dann nach den Vorgaben der Quelle. Es gibt auch bei Fachleuten Grenzen! Wichtig ist, dass die Anzahl und die Typen stimmen. Weiteres ergibt sich aus dem Schaltbild (so vorhanden).

MfG,
bpk

Konrad Birkner † 12.08.2014
10.Jan.08
  3

Ich kann nur immer wiederholen: Schaut euch die Quellen an ! Dazu führen wir sie auf. Und ein einfacher Blick in den angeführten Katalog hätte diese überflüssige Diskussion vermieden.

Es gibt offenbar 2 Varianten, die zumindest papiermäßig nachweisbar sind. Auch wenn falsche Angaben in der Literatur stehen, werden sie von uns erfasst. Das schafft mehr Klarheit als eine apodiktische "richtige" Erfassung bei gleichzeitiger Unterschlagung der "falschen" Information. Irgendwann wird jemand letztere auffinden und glauben, er hätte zu berichtigen. Dann beginnt der ganze Schlamassel wieder von vorn.

Also bitte keine voreiligen Schlüsse, sondern Erfassung und Erläuterung eventueller Widersprüche.

Im vorliegenden Fall hätte der Titel besser gelautet "Andere Bestückung...?" Mit "falsch" ist schon ein (Vor-)Urteil gesprochen, da ändert auch das Feigenblatt Fragezeichen nichts.

mfG
KoBi

Konrad Birkner † 12.08.2014
10.Jan.08
  4

Bedauerlicherweise wurde nicht nur der Text des Startbeitrags gelöscht, sondern auch noch die Überschrift verändert.

Dadurch fehlt nun jeder Zusammenhang.

Es wäre besser gewesen, eine Richtigstellung anzuhängen. Irren ist menschlich.

Schade...

PS: hier ist das abweichende Gerät zu finden


Telefunken: Match II
