Musikus D Ch= TP512
Telefunken Italia, Milano
- Country
- Italy
- Manufacturer / Brand
- Telefunken Italia, Milano
- Year
- 1957–1960
- Category
- Sound/Video Recorder and/or Player
- Radiomuseum.org ID
- 159522
fonovaligia della mia collezione
- Number of Tubes
- 2
- Main principle
- Audio-Amplification
- Wave bands
- - without
- Details
- Rec.Player+Audio.Amp+LS
- Power type and voltage
- Alternating Current supply (AC) / 110-220 Volt
- Loudspeaker
- Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 15 cm = 5.9 inch
- Power out
- 3 W (unknown quality)
- Material
- Leather / canvas / plastic - over other material
- from Radiomuseum.org
- Model: Musikus D Ch= TP512 - Telefunken Italia, Milano
- Shape
- Tablemodel, with any shape - general.
- Dimensions (WHD)
- 400 x 150 x 360 mm / 15.7 x 5.9 x 14.2 inch
- Notes
-
Giradischi TP512 a 4 velocità: 16 33 45 78 giri al minuto. Testina Elah con 2 puntine zaffiro per 45 e 78 giri.
Il modello può essere fornito anche con cambiadischi TPW601.
- Price in first year of sale
- 20,500.00 ITL
- Mentioned in
- -- Original prospect or advert (Produzione 1959/1960)
- Author
- Model page created by Fabio Masetti. See "Data change" for further contributors.
- Other Models
-
Here you find 286 models, 242 with images and 200 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Telefunken Italia, Milano
Collections
The model Musikus D is part of the collections of the following members.
Forum contributions about this model: Telefunken Italia,: Musikus D Ch= TP512
Threads: 1 | Posts: 2
Debbo ripristinare la funzionalità di questo "giradischi", ma il braccetto è stato smontato dal proprietario, e non riesco a comprendere come rimontarlo.
La foto 1 riporta l'insieme, nella foto 2 il dettaglio.
Le domande sono:
1) dove si aggancia il punto 1 della molla?
2) dove si aggancia il punto 2 della molla?
Al riguardo preciso che il diametro del gancio della molla sia 1 che 2 è inferiore al diametro del perno 6 che si posiziona sopra il punto 5, il pick-up 7 non presenta nessun foro dove possa essere agganciata la molla, che deve essere inserita nel cilindretto isolante, la gola 8 della foto 2 è interessata?.
Grazie a tutti Biagio
Attachments
- vista d'insieme del pick-up smontato (78 KB)

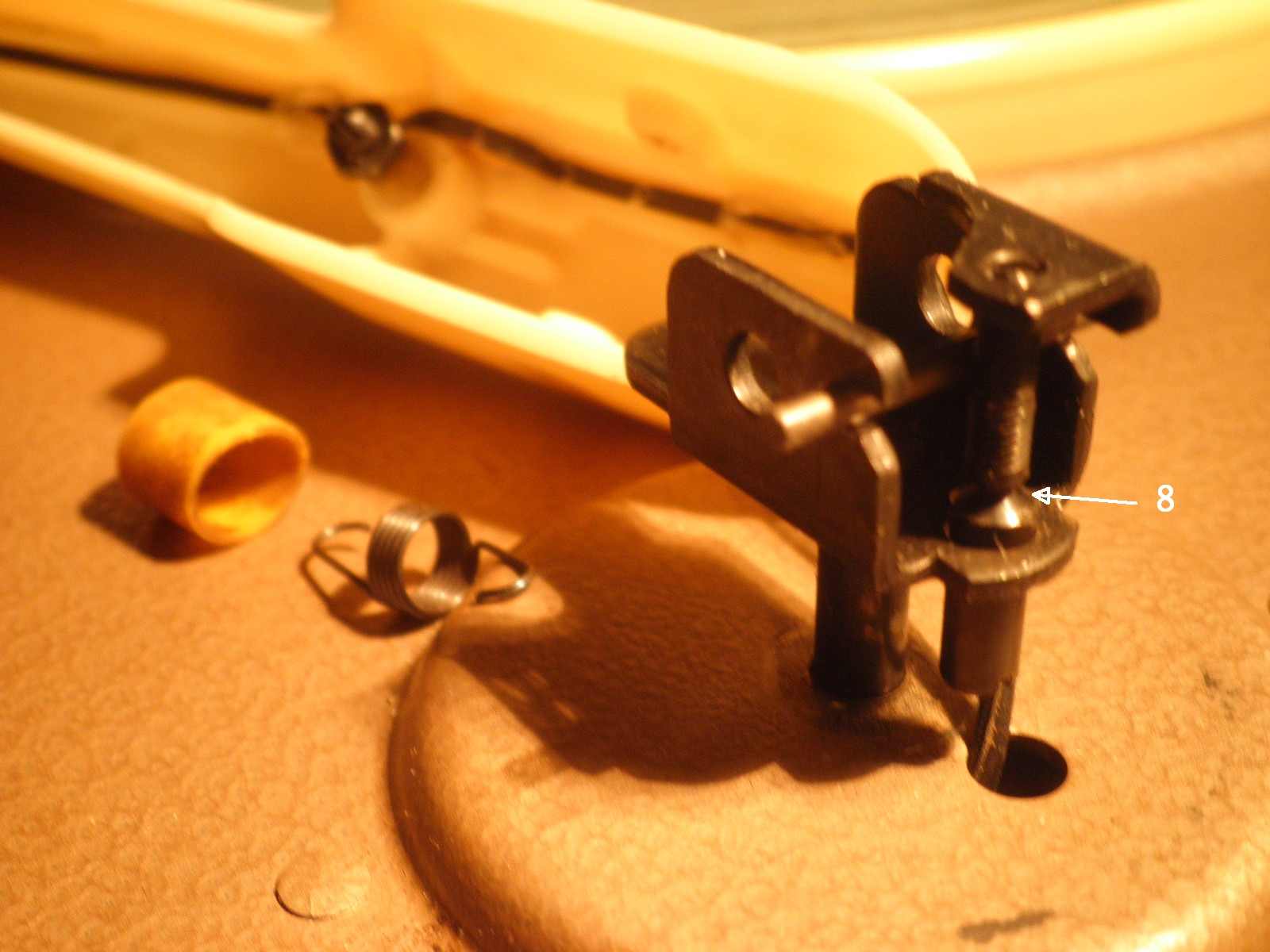

- dettaglio del pick-up (95 KB)
Biagio Laureti, 13.Nov.14
