10 ; Telefunken (ID = 2197059) Radio
Telefunken: 10 [Radio] ID = 2197059 1400x1209
Select picture or schematic to display from thumbnails on the right and click for download.
For model 10 (T10), Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH

Country:  Germany
Manufacturer / Brand:  Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
Year: 1927–1932 Category: Broadcast Receiver - or past WW2 Tuner

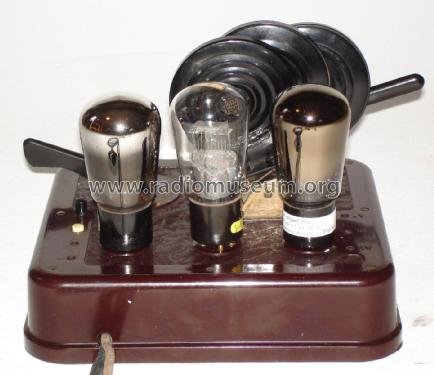

Valves / Tubes 3: RE054 RE054 RE154 or RE124 or RE134
Main principle TRF with regeneration; 2 AF stage(s)
Tuned circuits 1 AM circuit(s)
Wave bands Broadcast (MW) and Long Wave.
Details
Power type and voltage Storage and/or dry batteries / 90+4 Volt
Loudspeaker - This model requires external speaker(s).
Power out
from Radiomuseum.org Model: 10 - Telefunken Deutschland TFK,

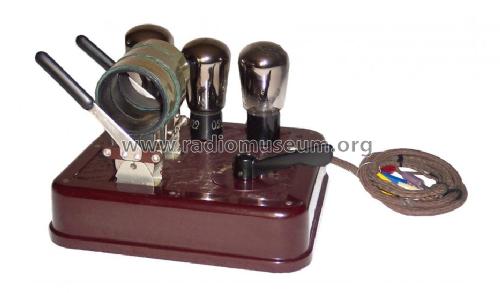

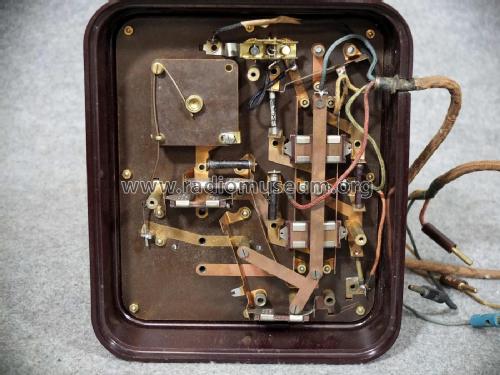

Material Bakelite, TUBES VISIBLE
Dimensions (WHD) 215 x 50 x 185 mm / 8.5 x 2 x 7.3 inch

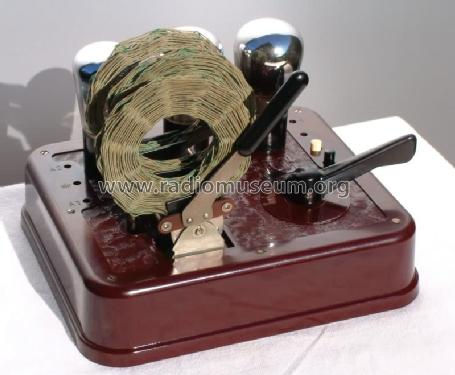

Notes 3fach-Spulenkoppler [501, 560, 569]
Spulensatz für LW/MW muss jeweils ausgewechselt werden. Röhren: RE054, RE054, RE 154 or RE124 or RE134 (4V Akku); RE052, RE052, RE352/122 (2V Akku); RE034, RE034, RE134 ist neuere Eratzbestückung laut FS-Bestückungstabellen.
Betrieb an Wechselstromnetz mit Wechselstromröhren: REN1004, REN1104, RE134; oder Kurzfaden-Röhren: REN511, REN511, REN601 ist möglich, wenn Netzanschlußgerät W von Telefunken verwendet wird. In Lange/Nowisch Bd.9 sind beide Betriebsarten als unterschiedliche Schaltbilder Batterie/Netz aufgeführt. Es handelt sich aber um das gleiche Modell 10.
Net weight (2.2 lb = 1 kg) 1 kg / 2 lb 3.2 oz (2.203 lb)
Price in first year of sale 40.00 RM !
Collectors' prices
Source of data Radio-Diehr, Berlin, 1928/1929 / Radiokatalog Band 1, Ernst Erb
Circuit diagram reference Lange + FS-Bestückungstabellen
Mentioned in Katalog Radio-Zentrale Prohaska 1931/32 (Telefunken Merkblatt 605, 607, 616, 622, 630)
Literature/Schematics (1) -- Original-techn. papers.
Literature/Schematics (2) Gebrauchsanweisung Telefunken 10
Picture reference Das Modell ist im «Radiokatalog» (Erb) abgebildet.


All listed radios etc. from Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
Here you find 3401 models, 2964 with images and 1956 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.







Forum contributions about this model
Telefunken: 10
Threads: 2 | Posts: 2
Hits: 1723     Replies: 0
telefunken: 10 (T10);  Röhren für die Endstufe
Dietmar Rudolph
09.Jan.11
  1

In der "Gebrauchsanweisung Telefunken 10" werden als mögliche Röhren für die Endstufe die RE154 bzw. RE124 und RE134 benannt.

"Wenn die Lautstärke der RE154 nicht genügt ..." Es sind passend zur Röhre die geeigneten Gittervorspannungen zu wählen.

MfG DR

(Der kleinere pdf-Scan 45,4kB konnte nicht angehängt werden, sondern nur das daraus gewonnene png File mit 131,6kB. Der Grund dafür ist nicht bekannt.)

Attachments


Hits: 1832     Replies: 0
telefunken: 10 (T10 Batt); Ortsempf.
Peter Greil
17.Nov.03
  1

Der abgebildete Drehkondensator ist nicht Original.

Der Original-Drehkondensator ist ähhnlich dem der Arcolette, mit Schleifer.

Die Original Steckspulen sind schwarz verkleidet und relativ flach.


Telefunken: 10
