partner 105; Telefunken (ID = 322432) Radio
Telefunken: partner 105 [Radio] ID = 322432 933x699
Select picture or schematic to display from thumbnails on the right and click for download.
For model partner 105, Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH

Country:  Germany
Manufacturer / Brand:  Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
Year: 1969–1971 Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) 9: 2SC535 2SC535 2SC460 2SC460 2SC460 2SC458 2SB77 2SB77 2SD77
Main principle Superheterodyne (common); ZF/IF 460/10700 kHz
Tuned circuits 6 AM circuit(s)     9 FM circuit(s)
Wave bands Broadcast, Short Wave plus FM or UHF.
Details
Power type and voltage Batteries / addl. power jack / AA: 4 × 1,5 / 6 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 6 cm = 2.4 inch
Power out 0.2 W (unknown quality)
from Radiomuseum.org Model: partner 105 - Telefunken Deutschland TFK,
Material Modern plastics (no Bakelite or Catalin)
Shape Portable set > 8 inch (also usable without mains)
Dimensions (WHD) 205 x 105 x 50 mm / 8.1 x 4.1 x 2 inch
Notes Netzbetrieb mit zusätzlichem Netzteil möglich.
Net weight (2.2 lb = 1 kg) 0.7 kg / 1 lb 8.7 oz (1.542 lb)
Source of data Handbuch VDRG 1969/1970 / Radiokatalog Band 1, Ernst Erb

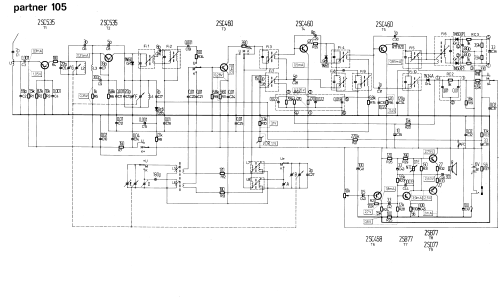

Literature/Schematics (1) -- Original-techn. papers.


All listed radios etc. from Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
Here you find 3449 models, 3033 with images and 2025 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Telefunken: partner 105
Threads: 1 | Posts: 1
Hits: 1352     Replies: 0
telefunken: 105; partner
Karl-Heinz Entrich
06.Oct.12
  1

Hallo liebe Radiofreunde, dieses Modell ist baugleich mit dem Telefunken "swinger". Der einzige Unterschied besteht in den verschiedenen Empfangsbereichen. UKW und MW stimmen überein, aber der "Partner 105" hat als dritten Bereich die KW von 5,9 - 12,1 MHz und der "swinger" hat statt dessen den Langwellenbereich. Der "swinger" wurde auch als "partner 101" angeboten.

Freundliche Grüße, K.- Heinz Entrich
