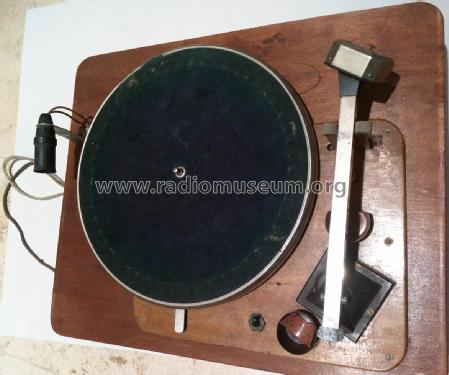

Plattenspieler Ela TP101/3 mit T103/1 (Ela T223 mit M5030)

Plattenspieler Ela TP101/3 mit T103/1 ; Telefunken (ID = 2584790) R-Player Plattenspieler Ela TP101/3 mit T103/1 ; Telefunken (ID = 2584789) R-Player
Plattenspieler Ela TP101/3 mit T103/1 ; Telefunken (ID = 2584791) R-Player Plattenspieler Ela TP101/3 mit T103/1 ; Telefunken (ID = 2584792) R-Player
Plattenspieler Ela TP101/3 mit T103/1 ; Telefunken (ID = 2584793) R-Player Plattenspieler Ela TP101/3 mit T103/1 ; Telefunken (ID = 2584794) R-Player
Plattenspieler Ela TP101/3 mit T103/1 ; Telefunken (ID = 2584795) R-Player Plattenspieler Ela TP101/3 mit T103/1 ; Telefunken (ID = 2584796) R-Player
Plattenspieler Ela TP101/3 mit T103/1 ; Telefunken (ID = 1205516) R-Player Plattenspieler Ela TP101/3 mit T103/1 ; Telefunken (ID = 1205517) R-Player
Use red slider bar for more.
Plattenspieler Ela TP101/3 mit T103/1 ; Telefunken (ID = 2584790) R-Player
Telefunken: Plattenspieler Ela TP101/3 mit T103/1 [R-Player] ID = 2584790 1175x897
Select picture or schematic to display from thumbnails on the right and click for download.
For model Plattenspieler Ela TP101/3 mit T103/1 (Ela T223 mit M5030), Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH

Country:  Germany
Manufacturer / Brand:  Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
Year: 1938 Category: Sound/Video Recorder and/or Player
Wave bands - without
Details Record Player (not changer)
Power type and voltage Alternating Current supply (AC)
Loudspeaker - For headphones or amp.
Power out
from Radiomuseum.org Model: Plattenspieler Ela TP101/3 mit T103/1 - Telefunken Deutschland TFK,
Material Wooden case
Shape Tablemodel, with any shape - general.
Dimensions (WHD) 425 x 235 x 425 mm / 16.7 x 9.3 x 16.7 inch
Notes

Der Telefunken Plattenspieler Ela TP101/3 ist ausschließlich für 78 U/Min gebaut. Die Geschwindigkeit lässt sich durch Beeinflussung des Regelbereichs der Fliehgewichte auf der Motorachse leicht verändern (pitch).

Der Tonarm T103/1 liegt in Ruhestellung entgegen der Laufrichtung neben dem Plattenteller und wird zum Abspielen um 90° nach vorne geschwenkt. Motorschalter neben dem Plattenteller ebenso ein Beleuchtungsschalter.

Die Grundplatte des Einbauchassis hat die Maße 235 mm x 297 mm, die Einbauhöhe von der Motorunterseite bis zur Oberkante des Tonkopfes beträgt 185 mm.

Net weight (2.2 lb = 1 kg) 12.7 kg / 27 lb 15.6 oz (27.974 lb)
Price in first year of sale 160.00 RM
Mentioned in -- Original prospect or advert (Telefunken Elektroakustik ELA Hauptliste Nr. 12 März 1938)
