Stereo-Nachrüstverstärker S82

Stereo-Nachrüstverstärker S82; Telefunken (ID = 32999) Ampl/Mixer

Stereo-Nachrüstverstärker S82; Telefunken (ID = 33000) Ampl/Mixer
Stereo-Nachrüstverstärker S82; Telefunken (ID = 2015890) Ampl/Mixer Stereo-Nachrüstverstärker S82; Telefunken (ID = 2015891) Ampl/Mixer
Stereo-Nachrüstverstärker S82; Telefunken (ID = 2015892) Ampl/Mixer Stereo-Nachrüstverstärker S82; Telefunken (ID = 390513) Ampl/Mixer
Stereo-Nachrüstverstärker S82; Telefunken (ID = 390516) Ampl/Mixer Stereo-Nachrüstverstärker S82; Telefunken (ID = 53935) Ampl/Mixer
Stereo-Nachrüstverstärker S82; Telefunken (ID = 27730) Ampl/Mixer Stereo-Nachrüstverstärker S82; Telefunken (ID = 64169) Ampl/Mixer
Stereo-Nachrüstverstärker S82; Telefunken (ID = 213424) Ampl/Mixer Stereo-Nachrüstverstärker S82; Telefunken (ID = 290216) Ampl/Mixer
Use red slider bar for more.
Stereo-Nachrüstverstärker S82; Telefunken (ID = 2015890) Ampl/Mixer
Telefunken: Stereo-Nachrüstverstärker S82 [Ampl/Mixer] ID = 2015890 1400x1050
Select picture or schematic to display from thumbnails on the right and click for download.
For model Stereo-Nachrüstverstärker S82, Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH:

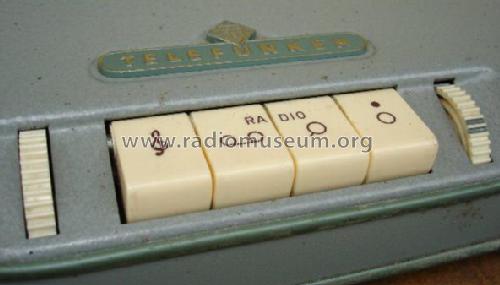

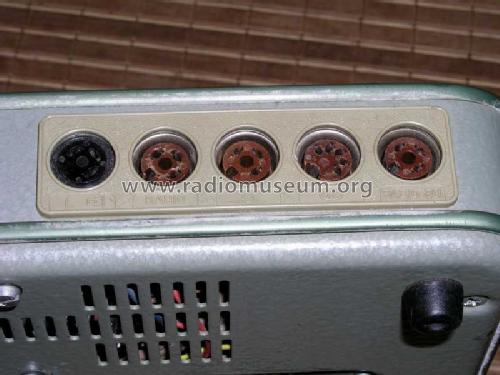

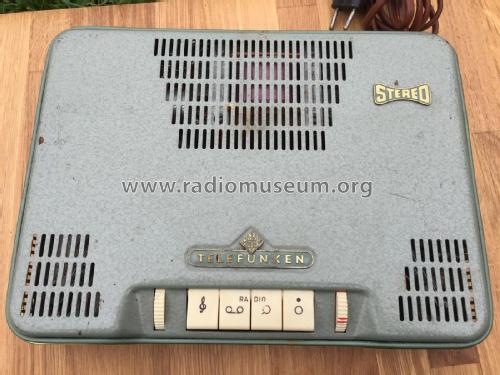

Foto von memory_88 Vielen Dank !

Country:  Germany
Manufacturer / Brand:  Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
Year: 1960/1961 Category: Audio Amplifier or -mixer
Valves / Tubes 2: ECL82 ECL82
Main principle Audio-Amplification
Wave bands - without
Details
Power type and voltage Alternating Current supply (AC) / 110-240 Volt
Loudspeaker - This model requires external speaker(s).
Power out
from Radiomuseum.org Model: Stereo-Nachrüstverstärker S82 - Telefunken Deutschland TFK,
Material Metal case
Shape Tablemodel, with any shape - general.
Dimensions (WHD) 310 x 60 x 230 mm / 12.2 x 2.4 x 9.1 inch
Net weight (2.2 lb = 1 kg) 4 kg / 8 lb 13 oz (8.811 lb)
Price in first year of sale 175.00 DM
External source of data Erb
Source of data HdB d.Rdf-& Ferns-GrH 1960/61


All listed radios etc. from Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
Here you find 3461 models, 3031 with images and 2006 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Telefunken: Stereo-Nachrüstverstärker S82
Threads: 2 | Posts: 8
Hits: 1826     Replies: 4
telefunken: S82; Stereo-Nachrüstverstärker
Aglef Tröger
06.Apr.12
  1

Mich würde mal interessieren, ob die beiden Ausgänge für die Lautsprecher schaltungstechnisch geschützt sind, wenn keine LP angeschlossen sind. Oder erleidet das Gerät einen Schaden bei offenen Ausgängen, auch wenn kein Eingangssignal anliegt?

Danke für fachkundige Antwort!

Aglef Tröger

Johann Leber
06.Apr.12
  2

Hallo Herr Tröger

Generell sollte man Röhren-Ausgangstufen nie ohne Last betreiben. Die hohen Nf Spitzen könnten einen Überschlag im Trafo hervorrufen.Wenn Sie keine Ansteuerung haben so ist das harmlos.Aber wer kann schon garantieren das z.B. beim umschalten oder ausschalten des Gerätes nicht solche auftreten.Es ist also immer besser wenn eine Last (Lautsprecher) angeschlosen ist. m.f.G.

Aglef Tröger
06.Apr.12
  3

Aber, stellt die Widerstandsreihenschaltung(2,2K+3,9K+220) parallel zum Ausgang der AÜ gegen Masse nicht eine Last dar? Und sobald ein LP angeschlossen wird ist die Gesamtlast wieder nahezu 5 Ohm. Oder sehe ich das falsch?

Gruß

Aglef Tröger

Johann Leber
07.Apr.12
  4

Hallo Herr  Tröger

Der Widerstand W19(2,2k) in Serie mitC12 (33n) ist eine Gegenkopplung für höhere Frequenzen(die Grenzfrequenz bei 3dB Abfall kann man berechnen)Diese Frequenz fällt immer mehr ab zu höheren Frequenzen hin.  Geteilt zugeführt  über W12(3,9k) und W21 (220Ohm)an den Fußpunkt des L,Reglers.Liegt zwar paralell zu dem Lautsprecher, ist aber weit höher als dieser,so das es keine nennenswerte Belastung darstellt.Die schädlichen Spannungspitzen entstehen bei z.B. Umschalten oder Knackgeräusche an der Primärwicklung des AU Übertragers.Sie müssen sich das so vorstellen als wenn Sie die Primärinduktivität plötzlich öffnen, so das das Magnetfeld zusammenbricht(wie bei einer Magnetzündung) und eine Spannungspitze entsteht.Bedämpft mit einem Lautsprecher (4Ohm) kann das nicht passieren.Ich hoffe das meine Erklärung einigermaßen einleuchtend ist und empfehle den Verstärker nie ohne angeschalteter Last einzuschalten.

Aglef Tröger
07.Apr.12
  5

Hallo Herr Leber,

ganz herzlichen Dank für die umfassende Aufklärung; werde die Ratschläge, auch in Bezug auf alle Röhrengeräte, in Zukunft beachten.

M.f.G.

Aglef Tröger


Hits: 3236     Replies: 2
telefunken: S82; Stereo-Nachrüstverstärker
Trev Levick
25.Mar.04

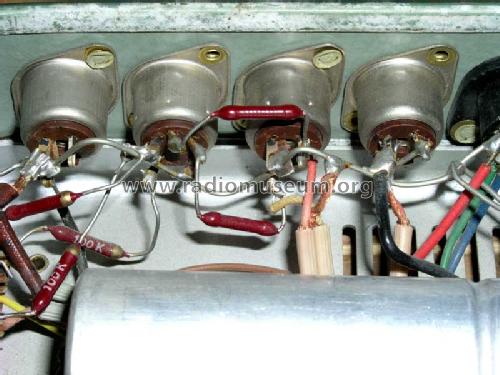

  1 Ich suche zu diesem (Telefunken S82) Verstärker ein gutes Foto von den original Innereien.
Danke und Gruß
Trevor
Klaus Ortwein
30.Apr.04
  2

Hallo Trevor,

gerade ist bei ebay eine Auktion ausgelaufen, wo der Verkäufer anbietet, ein Photo von Innenleben auf Wunsch zuzumailen - vielliechts hilft es ja.

Auktionsnummer: 2240290991 vom 29.04.04

Gruß Klaus

Trev Levick
30.Apr.04
  3 Hallo Klaus,

vielen Dank für den Hinweis!
Ich habe eben geschrieben - vielleicht klappt es.

Gruss
Trevor

Telefunken: Stereo-Nachrüstverstärker S82
