• Country
• Italy

• Manufacturer / Brand
• Telefunken Italia, Milano

• Year
• 1951 ??

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 101091

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 5

• Valves / Tubes
• 12BE6 12BA6 12AT6 50B5 35W4

• Main principle
• Superheterodyne (common); ZF/IF 468 kHz

• Tuned circuits
• 6 AM circuit(s)

• Wave bands
• Broadcast plus 2 Short Wave bands.

• Power type and voltage
• Alternating Current supply (AC) / 110; 125; 140; 160; 220 Volt

• Loudspeaker
• Electro Magnetic Dynamic LS (moving-coil with field excitation coil)

• Material
• Wooden case

• from Radiomuseum.org

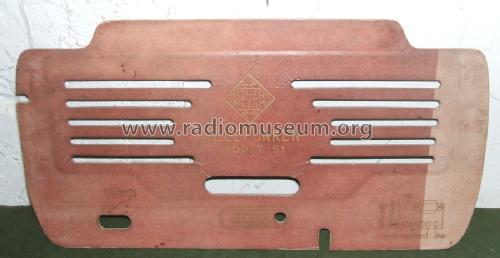

• Model: T51 - Telefunken Italia, Milano

• Shape
• Tablemodel, low profile (big size).

• Dimensions (WHD)
• 450 x 250 x 200 mm / 17.7 x 9.8 x 7.9 inch

• Notes

• Stesso chassis del Mignonette e del T52. Gli schemi indicano le seguenti differenze: Il T 51 ed il T 52 sono alimentabili solo in CA tramite un autotrasformatore. Solo sul T 51 e sul T 52 inoltre esiste l'ingresso per il giradischi ed il commutatore radio/fono.
  Sintonia ad induttori variabili.

  Autotrasformatore: Telaio collegato alla rete elettrica. Non tutti i casi sono dichiarati poichè spesso chi propone il modello non lo può sapere.

• Source of data
• Guida Pratica Antique Radio V (2003)

• Literature/Schematics (1)
• Schemi di apparecchi radio ( Ravalico 1953 ) (pag. 333)

• Literature/Schematics (2)
• Il Radio Libro (E.D. Ravalico) Edizioni Hoepli (XII edizione 1953)

• Author
• Model page created by Alessandro De Poi. See "Data change" for further contributors.
