Telefunkon 3 (3/24) Spulenkasten

Telefunkon 3 ; Telefunken (ID = 103096) Radio
Telefunkon 3 ; Telefunken (ID = 103083) Radio Telefunkon 3 ; Telefunken (ID = 103097) Radio

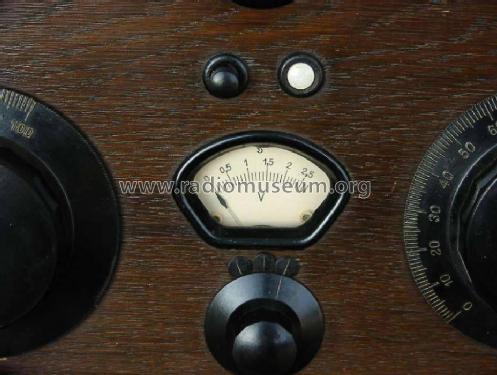

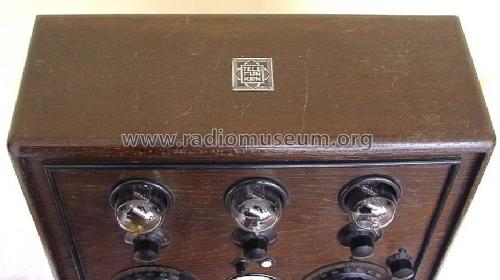

Telefunkon 3 ; Telefunken (ID = 103087) Radio Telefunkon 3 ; Telefunken (ID = 103084) Radio

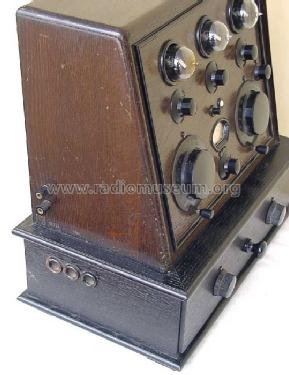

Telefunkon 3 ; Telefunken (ID = 103088) Radio Telefunkon 3 ; Telefunken (ID = 103089) Radio

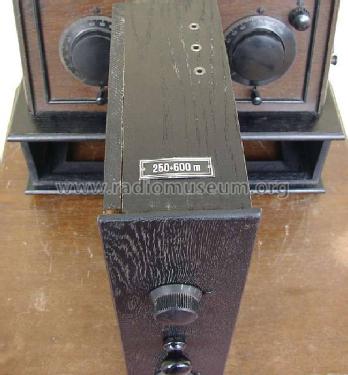

Telefunkon 3 ; Telefunken (ID = 103090) Radio Telefunkon 3 ; Telefunken (ID = 103099) Radio
Telefunkon 3 ; Telefunken (ID = 103098) Radio
Use red slider bar for more.
Telefunkon 3 ; Telefunken (ID = 103083) Radio
Telefunken: Telefunkon 3 [Radio] ID = 103083 601x700
Select picture or schematic to display from thumbnails on the right and click for download.
For model Telefunkon 3 (3/24) Spulenkasten, Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH:
Courtesy Daniel Schüler

Country:  Germany
Manufacturer / Brand:  Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
Year: 1924/1925 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 3: RE86 RE84 RE84
Main principle TRF with regeneration; 2 AF stage(s); Reflex
Tuned circuits 2 AM circuit(s)
Wave bands Broadcast only (MW).
Details
Power type and voltage Storage and/or dry batteries
Loudspeaker - For headphones or amp.
Power out
from Radiomuseum.org Model: Telefunkon 3 [Spulenkasten] - Telefunken Deutschland TFK,
Material Wooden case
Notes Das Telefunkon 3 von Telefunken gibt es in 4 Ausführungen: Pult, Truhe, Schrank, Schatulle. Telefunkon 3 (3/24) ist ein Reflexempfänger. Modell 3 ist erst im Dezember 1924 erschienen. Man konnte die Modelle später - ab September 1925 mit einem Spulenkasten ausrüsten lassen, da ab dann die Empfangs-Beschränkung von 200-700 m endlich gefallen ist.

Model page created by Ernst Erb. See "Data change" for further contributors.
