UHF-Heimantenne

UHF-Heimantenne ; Telefunken (ID = 454421) Antenna UHF-Heimantenne ; Telefunken (ID = 697767) Antenna
UHF-Heimantenne ; Telefunken (ID = 981457) Antenna
Use red slider bar for more.
UHF-Heimantenne ; Telefunken (ID = 454421) Antenna

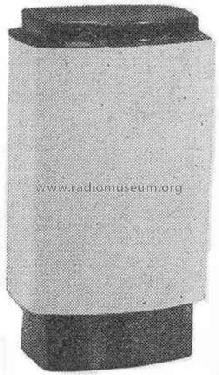

Telefunken: UHF-Heimantenne [Antenna] ID = 454421 253x432
Select picture or schematic to display from thumbnails on the right and click for download.
For model UHF-Heimantenne, Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH

Country:  Germany
Manufacturer / Brand:  Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
Year: 1961–1963 Category: Antenna (Aerial) or Coupler
Wave bands Wave Bands given in the notes.
Details
Power type and voltage No Power needed
Loudspeaker - - No sound reproduction output.
Power out
from Radiomuseum.org Model: UHF-Heimantenne - Telefunken Deutschland TFK,
Material Plastics (no bakelite or catalin)
Shape Tablemodel, with any shape - general.
Dimensions (WHD) 187 x 340 x 150 mm / 7.4 x 13.4 x 5.9 inch
Notes

Frequenzbereich 470-900 MHz. Vor-/Rückwärtsverhältnis 15 dB, Gewinn 5 dB, Öffnungswinkel 60°; ohne und mit (49,- DM) Beleuchtung lieferbar.
Baugleich mit der UHF-Heimantenne von AEG.

Im VDRG-Handbuch 1962/63 und einem Telefunken-Herstellerprospekt werden abweichend die Abmessungen 330 x 160 x 130mm genannt.

Net weight (2.2 lb = 1 kg) 1 kg / 2 lb 3.2 oz (2.203 lb)
Price in first year of sale 39.00 DM
Source of data Handbuch VDRG 1962/1963
Mentioned in Handbuch RFP 1961/62 (Nachtrag S.420)

Model page created by Bernd P. Kieck. See "Data change" for further contributors.
