UKW-Überwachungsempfänger EÜ/UK3

UKW-Überwachungsempfänger EÜ/UK3; Telefunken (ID = 2009501) Commercial Re
Use red slider bar for more.
UKW-Überwachungsempfänger EÜ/UK3; Telefunken (ID = 2009501) Commercial Re
Telefunken: UKW-Überwachungsempfänger EÜ/UK3 [Commercial Re] ID = 2009501 987x725
Select picture or schematic to display from thumbnails on the right and click for download.
For model UKW-Überwachungsempfänger EÜ/UK3, Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH:

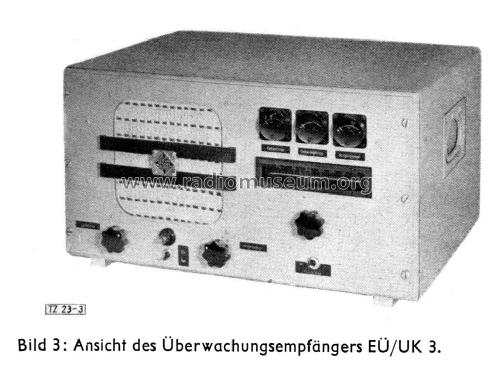

Bild aus Telefunken-Zeitung 23. Jg., Heft 89, Dez. 1950, S.160

Country:  Germany
Manufacturer / Brand:  Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
Year: 1950 Category: Commercial Receiver (may include amateur bands)
Valves / Tubes 14:
Main principle Superhet with RF-stage; ZF/IF 10700 kHz
Wave bands FM Broadcast Band Only
Details
Power type and voltage Alternating Current supply (AC) / 220 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
Power out
from Radiomuseum.org Model: UKW-Überwachungsempfänger EÜ/UK3 - Telefunken Deutschland TFK,
Material Metal case
Shape Tablemodel, low profile (big size).
Notes

Der UKW-Überwachungsempfänger EÜ/UK3 ist für die Überwachung der Sendungen eines Rundfunk-UKW-Senders im Bereich von 87 bis 110 MHz vorgesehen. 3 Instrumente für Feldstärke, Mittenabstimmung und NF-Ausgangspegel.

  • Empfangsbereich 87...110 MHz
  • NF-Band 30...15000 Hz
  • Hub 75 kHz
  • Empfindlichkeit 8...10 kT0
  • Geräuschspannungsabstand 70 db bei 75 kHz Hub und Eingangsspannung 15 µV
  • Störspannungsabstand 56 dB
  • Klirrfaktor < 1%
  • Bandbreite (gesamt) 250 kHz
  • Selektion ±400 kHz  40 dB
  • Spiegelselektion 50 dB
  • ZF-Sicherheit 100 dB
  • NF-Linienausgang 0,77 V (0 dBu) bei 75 kHz Hub, Ri = 600 Ω
  • Strahlung des Oszillators 1...5 mV
Mentioned in Telefunken-Zeitung (23. Jg. 1950, Heft 89, S. 155 ff.)

Model page created by Bernhard Nagel. See "Data change" for further contributors.
