Umschaltpult U250/8

Umschaltpult U250/8; Telefunken (ID = 2339178) Misc
Umschaltpult U250/8; Telefunken (ID = 2027228) Misc Umschaltpult U250/8; Telefunken (ID = 2027229) Misc
Umschaltpult U250/8; Telefunken (ID = 2027230) Misc Umschaltpult U250/8; Telefunken (ID = 2027231) Misc
Umschaltpult U250/8; Telefunken (ID = 2027232) Misc Umschaltpult U250/8; Telefunken (ID = 2027262) Misc

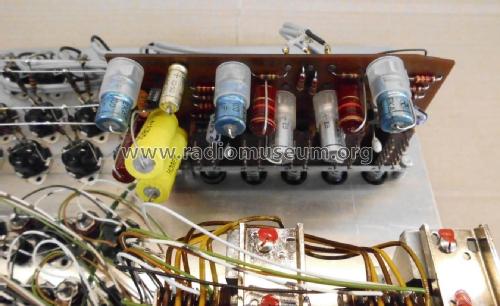

Umschaltpult U250/8; Telefunken (ID = 2027264) Misc Umschaltpult U250/8; Telefunken (ID = 2027266) Misc
Umschaltpult U250/8; Telefunken (ID = 2339203) Misc
Use red slider bar for more.
Umschaltpult U250/8; Telefunken (ID = 2027228) Misc
Telefunken: Umschaltpult U250/8 [Misc] ID = 2027228 1121x840
Select picture or schematic to display from thumbnails on the right and click for download.
For model Umschaltpult U250/8, Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH

Country:  Germany
Manufacturer / Brand:  Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
Year: 1970 ?? Category: Miscellaneous (Other, Various) - see notes
Semiconductors (the count is only for transistors) 7: BC214 BC214 BC107 BC107 BC107 BC107 TD1011 B60C160
Main principle Audio-Amplification
Wave bands - without
Details
Power type and voltage Alternating Current supply (AC) / 220 Volt
Loudspeaker - For headphones or amp.
Power out
from Radiomuseum.org Model: Umschaltpult U250/8 - Telefunken Deutschland TFK,
Material Metal case
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 360 x 110 x 265 mm / 14.2 x 4.3 x 10.4 inch
Notes

Das Telefunken U250 ist ein Umschaltpult zur Audio-Vorführung.

Der Anschluss von: 5 NF Quellen, 8 Verstärkern, 8 Lautsprecherpaaren ermöglicht eine vergleichende Vorführung.

Kontrollleuchten der jeweiligen Verstärker und Lautsprecher können durch das eingebaute Netzteil (6 Volt) versorgt werden.

  • Tasten
    • 21 Wahltasten für beliebige zweikanalige Verbindungen von maximal 5 hochohmigen NF-Quellen, 8 Verstärkern und 8 Lautsprecherpaaren
  • Anschlüsse
    • 5 5-Pol-DIN-Buchsen für hochohmige NF-Quellen
    • 2x8 Buchsen für Verstärker, bzw Steuergeräte
    • 8 Paar Telefonbuchsen für Anzeigelampen (6V, 0,1A) jeweils am geschalteten Buchsenpaar
    • 2x8 Buchsen für Lautsprecher-Paare (jeweils 1 Paar wird an den gewählten Verstärker geschaltet)
    • 16 Paar Telefonbuchsen für Anzeigelampen (6V, 0,1A), jeweils an den geschalteten Buchsen
    • Die Umschaltung von Verstärker und Lautsprecher fordert passende Impedanzen, z.B. 4 Ohm
  • Leistungsaufnahme 5W

Die Gerätehöhe ohne Abdeckaube beträgt 105mm

Model page created by Michael Lienhop. See "Data change" for further contributors.
