Fernschreiber-Tastgerät TG44E

Teletron-Pfitzner, Frankfurt/Main

Data
Forum
Pictures
Collections

  • Year
  • 1980
  • Category
  • Pre-stage (adaptor for SW/FM/VHF/UHF incl. built-in), Frequency converter
  • Radiomuseum.org ID
  • 238933
    • alternative name: Pfitzner, H; Frankfurt/M

 Technical Specifications

  • Number of Tubes
  • 1
  • Number of Transistors
  • Semiconductors present.
  • Semiconductors
  • Main principle
  • RF Converter/Adapter (not voltage converter)
  • Wave bands
  • - without
  • Power type and voltage
  • Line / Batteries (any type) / 117; 220 / 21-30 Volt
  • Loudspeaker
  • - - No sound reproduction output.
  • Material
  • Metal case
  • from Radiomuseum.org
  • Model: Fernschreiber-Tastgerät TG44E - Teletron-Pfitzner, Frankfurt/
  • Shape
  • Book-shelf unit.
  • Dimensions (WHD)
  • 500 x 150 x 350 mm / 19.7 x 5.9 x 13.8 inch
  • Notes

  • Fernschreiber Tastgerät Modll TG44E  Marke Teletron.

    Antennen Diversity Automatisch und Manuell.
    Analoges Messinstrument für HF Empfangspegel Anzeige
    Analoges Messinstrument für Linienstrom Anzeige

    Universelles Fernschreiber-Tastgerät (ZF-Filterkonverter) für die Empfänger-Zwischenfrequenzen von 1326/525/300/30 kHz manuell Umschaltbar.

    Betriebsarten F1/F4/F6/F9, Shift kontinuierlich regelbar. Eingebautes Überwachungs-Oszilloskop. Hauptsächlich bei Bundeswehr und Seefunk verwendet.

    Netz 110-220V  Batterie 21-30V

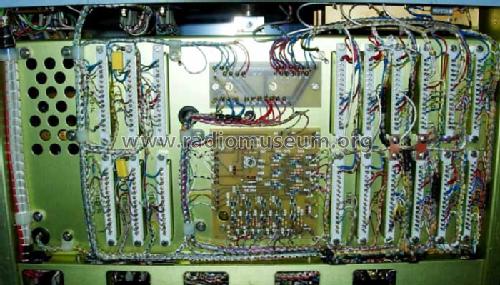

    Modulbauweise / Baukastensystem
    Im Gehäuse sind auf der Seite Wartungs Hilsfmittel mit eingebunden wie:

    Verlängerungsplatine - Platinen-Auszugshilfe.

  • Net weight (2.2 lb = 1 kg)
  • 13.5 kg / 29 lb 11.8 oz (29.736 lb)
  • Author
  • Model page created by Johannes Kok. See "Data change" for further contributors.
