3-Röhrengerät

Télévox (TELEVOX SA); Neuchâtel

Data
Forum
Pictures
Collections

  • Year
  • 1925/1926
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 190708

 Technical Specifications

  • Number of Tubes
  • 3
  • Valves / Tubes
  • Main principle
  • TRF (Tuned-Radio-Frequency but use of regeneration unknown); ZF/IF 2 kHz; 1 AF stage(s)
  • Tuned circuits
  • 2 AM circuit(s)
  • Wave bands
  • Broadcast (MW) and Long Wave.
  • Power type and voltage
  • Storage and/or dry batteries / 80 & 4 Volt
  • Loudspeaker
  • - For headphones or amp.
  • Material
  • Wooden case, TUBES VISIBLE.
  • from Radiomuseum.org
  • Model: 3-Röhrengerät - Télévox TELEVOX SA; Neuchâtel
  • Shape

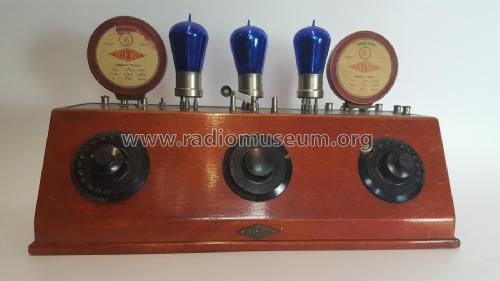

  • Tablemodel, slant panel.
  • Dimensions (WHD)
  • 425 x 245 x 175 mm / 16.7 x 9.6 x 6.9 inch
  • Notes

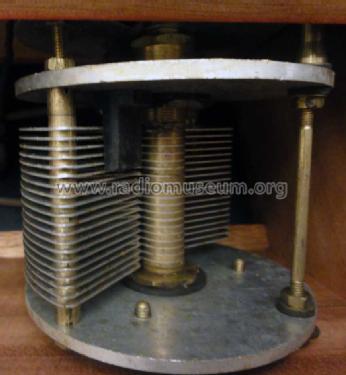

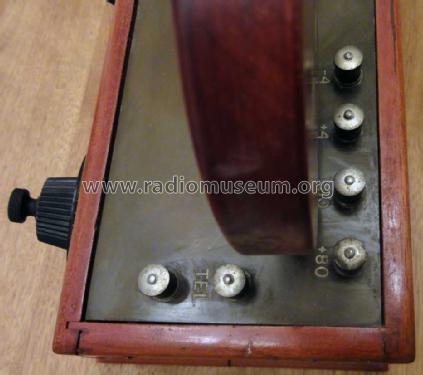

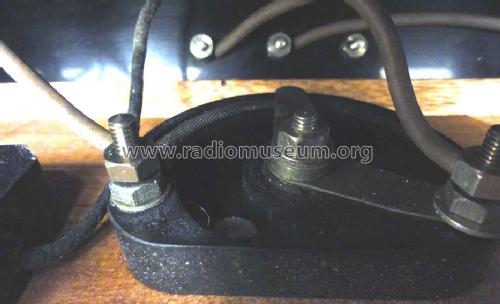

  • Je eine Spule links und rechts (Höhe gemessen mit gesteckter Spule), statt Koppler vorne. Hartgummiplatte oben mit den drei Röhren mittig und einem Umschalter davor.Links 4 Anschlussmöglichkeiten (2 für Antenne, 2 für Erde), rechts Anschlüsse -4, +4, -80, +80, davor 2 für Kopfhörer, NF-Verstärker oder Trichterlautsprecher. Ein NF-Trafo eingebaut. Siehe Fotos für Bauteile. Leider haben wir keine Bezeichnung des Gerätes gefunden, Literatur fehlt! Lizenzplatte hinten rechts, Markenplatte vorne unten mittig.

    Zu dem Gerät gibt es einen Holzträger für max. 6 Spulensätze oder 12 Spulen. Dazu gibt es Spulensätze 1 bis 9 mit Marke CORONA. Möglicherweise gibt es Satz 1 nicht. Satz 2 beginnt mit "0" bei 150 m Wellenlänge, 0.5/1000 ist dabei 370 m und 1/1000 400 m. Überlappend sind es dann mit Spulensatz 9 die Wellenlängen 1850, 3900 bis 5450 m Wellenlänge. Wie die Fotos zeigen, sind diese Spulen äusserlich schön, haben aber als gewöhnliche Wickelspulen nicht den Q-Wert einer Kreuzwickelspule (Ledionspule, auf Zylinder breit gespult) oder Wabenspule ohne Wickelkörper (Honigwabenspule, Korbspule, "körperlose Spule"). Nebst trägerlos oder mit Zylinder gibt es etwas weniger effektive Spulen als die genannten, die man je nach Ausführungsart (und Autor!) auch Korbbodenspule (Spinnennetzspule, Flachspule, Schlitzspule oder Spinnwebspule) nennt. Der Vorteil: Sie sind durch Bastler einfach herstellbar, benötigen also kein Werkzeug, wie z.B. die nächst komplizierteren Korbspulen.
  • Price in first year of sale
  • 270.00 SFr
  • Mentioned in
  • Radio Programm, Zürich, 9. Jan. 1925, Nr.2, 2.Jahrgang
  • Author
  • Model page created by Ernst Erb. See "Data change" for further contributors.
